Fonctions élémentaires T850_TO_T870 et T870_TO

Introduction

Le module 140 NOP 850 00 est un équipement qui envoie et reçoit des données horodatées conformes au protocole IEC60870. Certains équipements Quantum ERT envoient et reçoivent des données horodatées conformes au protocole IEC 61870.

Pour autoriser le transfert de données entre des équipements qui prennent en charge différentes structures d'horodatage, vous pouvez utiliser les fonctions élémentaires suivantes dans votre programme :

T850_TO_T870 : cette fonction élémentaire convertit les données horodatées IEC61850 (par exemple, celles qui sont générées par le module 140 NOP 850 00) en des données IEC 60870 plus lisibles.
T870_TO_T850 : cette fonction élémentaire convertit les données horodatées IEC 60870 générées par un équipement Quantum ERT en des données IEC61850 qui peuvent être utilisées par le module 140 NOP 850 00.

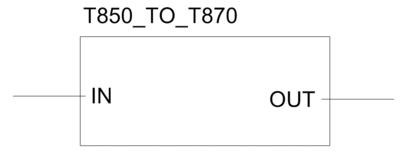

Représentation de T850_TO_T870 en FBD

Paramètres de T850_TO_T870 :

Paramètre	Type	Description
Paramètres d'entrée :
`IN`	`TIME_850_FORMAT`	Format d'horodatage IEC61850.
Paramètres de sortie :
`OUT`	`TIME_870_FORMAT`	Format d'horodatage IEC 60870.

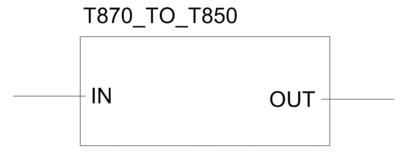

Représentation de T870_TO_T850 en FBD

Paramètres de T870_TO_T850:

Paramètre	Type	Description
Paramètres d'entrée :
`IN`	`TIME_870_FORMAT`	Format d'horodatage IEC 60870.
Paramètres de sortie :
`OUT`	`TIME_850_FORMAT`	Format d'horodatage IEC61850.

Structure du type de données - TIME_850_FORMAT

Elément	Type	Description
Secondes	`DWORD`	Secondes écoulées depuis le 01-01-1970. NOTE : seules les dates postérieures au 1er janvier 2000 sont correctes.
Ms_Quality	`DWORD`	Millisecondes au format IEC61850 dans les trois octets de poids faible ; qualité gérée par l'octet de poids fort.

Structure du type de données - TIME_870_FORMAT

Elément	Type	Description
ms	`WORD`	De 0 à 59 999 ms
min	`BYTE`	Valeur numérique des minutes : 0 à 59. Le bit de poids fort indique la validité de l'heure : 0 = heure valide 1 = heure non valide
hour	`BYTE`	Valeur numérique des heures : 0 à 23 NOTE : l'heure d'été n'est pas prise en charge.
day	`BYTE`	Valeur numérique du jour : 1 à 31 NOTE : le jour de la semaine n'est pas pris en charge.
mon	`BYTE`	Valeur numérique du mois : 1 à 12
year	`BYTE`	Valeur numérique de l'année : 0 à 99
reserved	`BYTE`	<Réservé>
