Opérations du bloc fonction élémentaire NOP850

Introduction

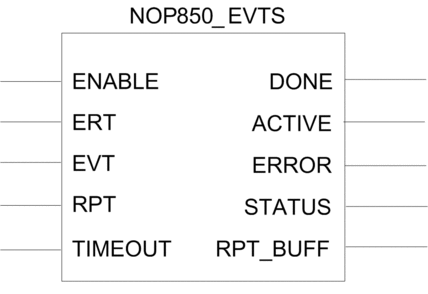

Utilisez le bloc fonction élémentaire NOP085_EVTS (EFB) pour :

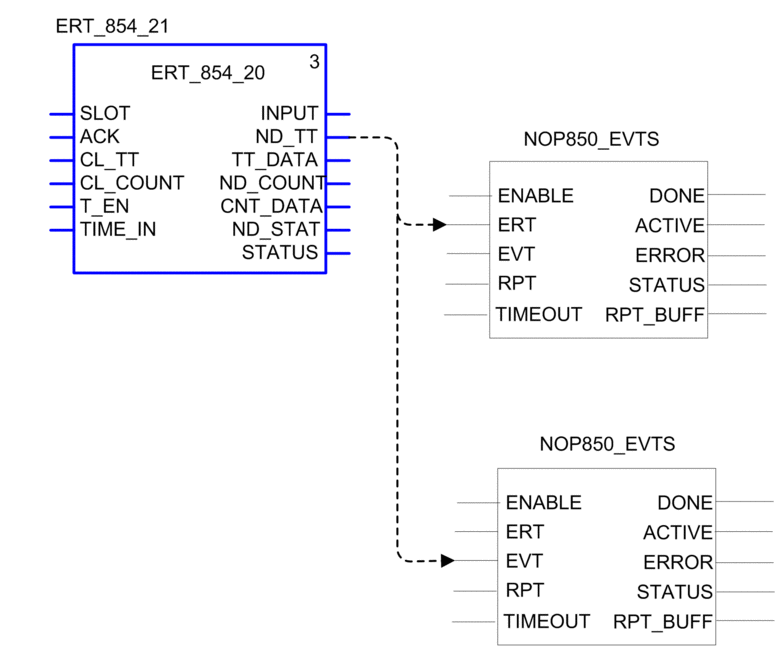

gérer et synchroniser le transfert des événements externes d'un module ERT ou CRA dans la mémoire du module BMENOP0300 ;

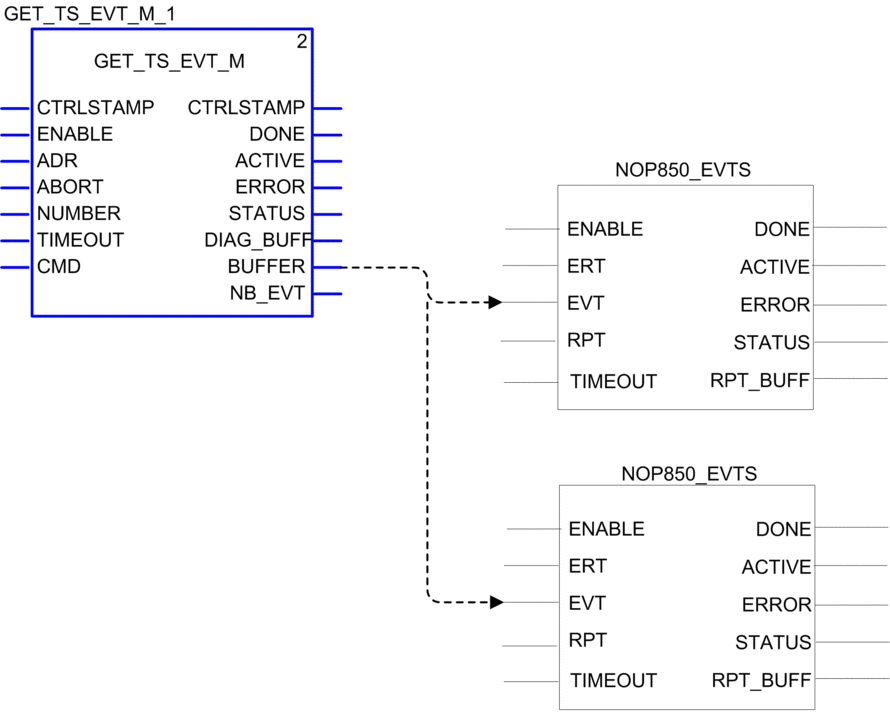

gérer les transferts des événements externes entre un automate et le module BMENOP0300.

NOTE :

Si l’événement horodaté est issu d’une plateforme Quantum, l’horodatage est en heure locale (UTC + Fuseau horaire). Le micrologiciel BMENOP0300 convertit cette heure locale en UTC et l’inclut au bloc de contrôle de rapport sortant. Le fuseau horaire dépend de la configuration SNTP BMENOP0300 dans l’outil de configuration Modicon IEC61850.
Si l’événement horodaté est issu d’une plateforme M80, l’horodatage est en heure UTC et le micrologiciel BMENOP0300 l’inclut au bloc de contrôle de rapport sortant sans conversion.

Paramètre d'entrée	Type	Description
`ENABLE`	`BOOL`	Début du transfert
`ERT`	`BYTE`	Type d'ERT : 0 = ERT Quantum 1 = ERT Mx80
`EVT`	Un des éléments suivants : IED_EVT_Q IED_EVT_M	Description de l'événement, comprenant la valeur, la qualité, l'horodatage, l'ID, le DDT et l'IED_EVTx
`RPT`	`IED RPT`	Informations du rapport. DDT IED_RPT
`TIMEOUT`	`INT`	Seuil temporel en incréments de 100 ms pour le déclenchement d’un événement (valeur supérieure à 0)

Paramètre de sortie	Type	Description
`DONE`	`BOOL`	La valeur 1 (true) indique que l'exécution du bloc fonction est terminée.
`ACTIVE`	`BOOL`	La valeur 1 (true) indique que l'exécution du bloc fonction est en cours.
`ERROR`	`BOOL`	La valeur 1 (true) indique que le bloc fonction détecte une erreur d'exécution.
`STATUS`	`INT`	Identifie l'erreur détectée : 1 = le paramètre d'entrée est non valide. 2 = <Réservé> 3 = le format de l'heure est non valide. NOTE : seules les dates postérieures au 1er janvier 2000 sont correctes. 4 = délai écoulé (par défaut : 10 s) 5 = modification du paramètre lors de l'exécution 6 = le compteur de modifications de données de rapport est anormal NOTE : Ce bloc EFB redémarre en cas d’expiration de délai (4) ou d’événement anormal lié à un compteur de modifications de données (6).
`RPT_BUFF`	`IED ERT BUF`	Tampon brut contenant des entités d'horodatage d'événement.
