Bloc fonction élémentaire NOP850_EVTS du module 140 NOP 850 00

Introduction

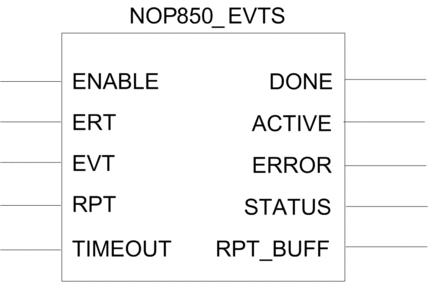

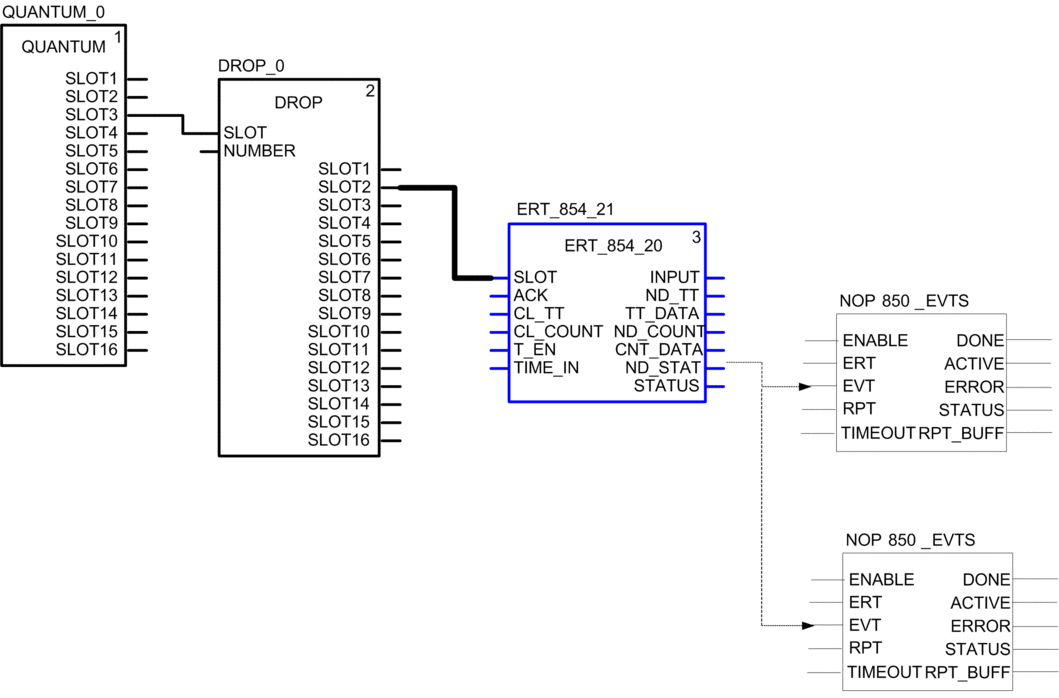

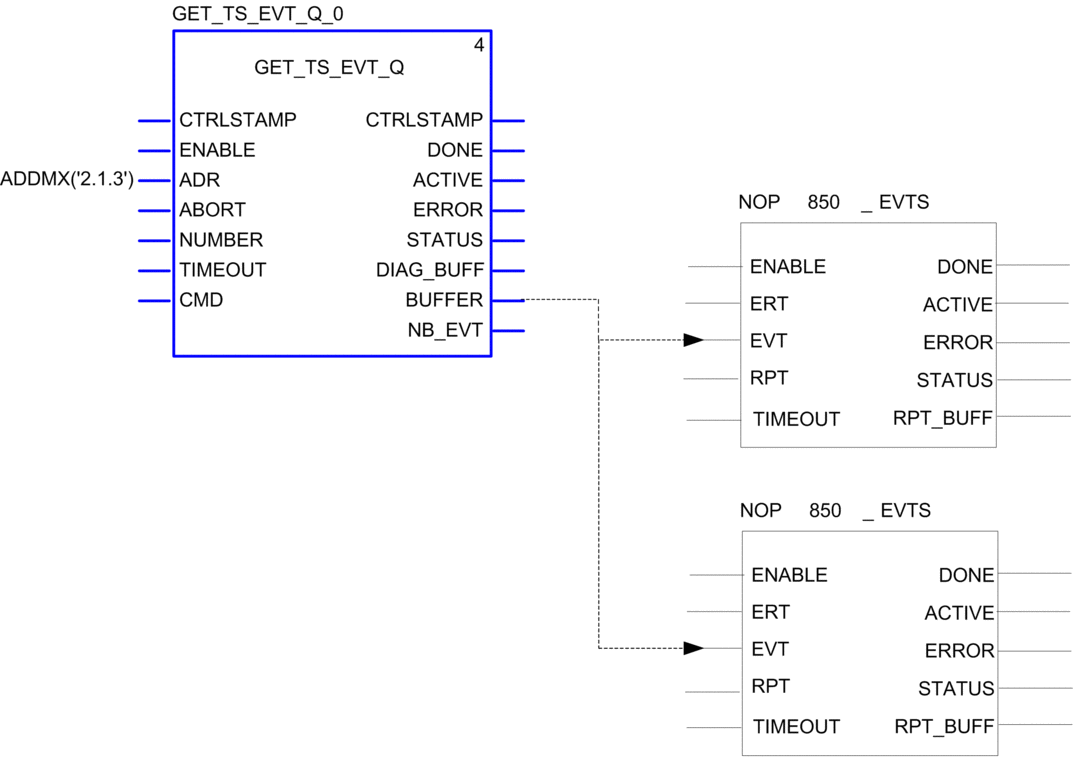

Utilisez le bloc fonction élémentaire NOP850_EVTS (EFB) pour :

gérer et synchroniser le transfert des événements externes d'un module ERT ou CRA dans la mémoire du module 140 NOP 850 00 ;
gérer les transferts des événements externes entre un automate et le 140 NOP 850 00.

Paramètre d'entrée	Type	Description
`ENABLE`	`BOOL`	Début du transfert.
`ERT`	`BYTE`	Type d'ERT : 0 = Quantum 1 = Mx80 NOTE : lorsque le type d'ERT est : Quantum : l'horodatage est l'heure locale (UTC+Fuseau horaire). Le module convertit l'heure locale en heure UTC et l'inclut dans les rapports ERT. Le fuseau horaire est défini dans la fenêtre de configuration SNTP de l'outil de configuration Modicon IEC61850. Mx80 : l'horodatage est l'heure UTC. Aucune configuration n'est nécessaire.
`EVT`	Plusieurs possibilités : IED_EVT_M ou IED_EVT_Q	Description de l'événement, avec la valeur, la qualité, l'horodatage et l'ID. Le type dépend de la plate-forme, Mx80 ou Quantum.
`RPT`	`IED RPT`	Informations du rapport.
`TIMEOUT`	`INT`	Seuil temporel en 100 ms pour déclencher un événement. Une valeur supérieure à 0.

Paramètres de sortie	Type	Description
`DONE`	`BOOL`	La valeur 1 (true) indique que l'exécution du bloc fonction est terminée.
`ACTIVE`	`BOOL`	La valeur 1 (true) indique que l'exécution du bloc fonction est en cours.
`ERROR`	`BOOL`	La valeur 1 (true) indique que le bloc fonction détecte une erreur d'exécution.
`STATUS`	`INT`	Identifie l'erreur détectée : 1 = le paramètre d'entrée est non valide. 2 = <Réservé> 3 = le format de l'heure est non valide. NOTE : seules les dates postérieures au 1er janvier 2000 sont correctes. 4 = délai écoulé (par défaut : 10 s) 5 = modification du paramètre lors de l'exécution
`RPT_BUFF`	`IED ERT BUF`	Tampon brut contenant des entités d'horodatage d'événement.

IED_RPT

Elément	Type	Description
Etat	WORD	Etat du rapport : Bits 0 à 7 : rapport activé/désactivé. Chaque bit représente une instance de rapport : 0 = désactivé 1 = activé Bits 8 à 15 : dépassement du tampon : 0 = aucun dépassement du tampon 1 = dépassement
DaChgCnt	WORD	Compteur qui est incrémenté à chaque génération d'un rapport.

Elément

Type

Description

Etat

WORD

Etat du rapport :

Bits 0 à 7 : rapport activé/désactivé. Chaque bit représente une instance de rapport :
- 0 = désactivé
- 1 = activé
Bits 8 à 15 : dépassement du tampon :
- 0 = aucun dépassement du tampon
- 1 = dépassement

DaChgCnt

WORD

Compteur qui est incrémenté à chaque génération d'un rapport.

IED_ERT_BUF

Elément	Type	Description
NewTS	BYTE	Horodatage du nouvel événement.
EvtSrc	BYTE	Source de l'événement : 0 = Quantum 1 = Mx80
EventEntity	WORD[6]	Entité d'événement, qui peut être : `IED_EVT_M` ou `IED_EVT_Q`

Elément

Type

Description

NewTS

BYTE

Horodatage du nouvel événement.

EvtSrc

BYTE

Source de l'événement :

EventEntity

WORD[6]

Entité d'événement, qui peut être :

IED_EVT_M : cette structure décrit le format des événements utilisés par les équipements Mx80 à l'aide du format IEC61850 :

Elément	Type	Description
Rese1	BYTE	<Réservé>
Value	BYTE	Valeur d'entrée.
EventID	WORD	Un identifiant d'événement : le numéro de la voie ou une valeur définie par l'utilisateur.
SecondSince Epoch	DWORD	Intervalle, en secondes, entre 1970-01-01 00:00:00 en UTC et l'heure actuelle.
FracOfSec_L	WORD	Fraction de la seconde courante, lorsque l'élément de valeur ci-dessus est déterminé. La fraction de la seconde est calculée comme suit : (SUM de i = 0 à 23 de bi2*–(i+1) s).
FracOfSec_H	BYTE
TimeQuality	BYTE	TimeQuality fournit les informations concernant l'IED émettrice et comprend les attributs suivants :
		Bits	Attribut	Type	Description
		0 à 4	Exactitude de l'heure	CODED ENUM	Classe de précision de la source de l'heure. Seule la valeur 10 = 1 ms est prise en charge.
		5	Horloge non synchronisée	BOOL	Mis à 1, cet attribut indique que la source horaire de l'IED émettrice n'est pas synchronisée avec l'heure UTC externe.
		6	Défaut d'horloge	BOOL	Mis à 1, cet attribut indique que la source horaire de l'IED émettrice n'est pas fiable.
		7	Secondes intercalaires connues	BOOL	Mis à 1, cet attribut indique que la valeur SecondSinceEpoch inclut toutes les secondes des annes bissextiles. Mis à 0, il indique que les secondes intercalaires ne sont pas incluses et que les secondes sont calculées à partir de la date courante avec une journée constante de 86 400 s.

IED_EVT_Q : cette structure décrit le format des événements utilisés par les équipements Quantum à l'aide du format IEC61850 :

Elément	Type	Description
Rese1	BYTE	<Réservé>
Value	BYTE	Valeur d'entrée.
EventID	WORD	Un identifiant d'événement : le numéro de la voie ou une valeur définie par l'utilisateur.
Rese2	BYTE	<Réservé>
Mois	BYTE	Mois : 0 à 12
Année	BYTE	Année : 00 à 99 (pour 2000 à 2099)
Ms_Lsb	BYTE	Temps en millisecondes : 0 à 59 999 (octet de poids faible).
Ms_Msb	BYTE	Temps en millisecondes : 0 à 59 999 (octet de poids fort).
Min.	BYTE	Temps non valide / Minutes: 0 à 59
Heure	BYTE	Heure d'été / heures: 0 à 23
Jour	BYTE	Jour de la semaine/du mois : 1 à 31
