NI_QUANTUM : configuration d'un rack principal
(Traduction du document original anglais)
A propos de nous
Description de la fonction
Ce bloc fonction sert à traiter les données de configuration d'un rack principal Quantum (lors de la configuration de la sécurité) afin de permettre leur utilisation ultérieure par les EFB de mise à l'échelle.
Pour configurer un rack principal Quantum, le bloc fonction NI_QUANTUM est inséré dans la section de configuration. Le bloc fonction NI_ERT_ 854_20 utilisé pour la configuration du module 140 ERT 854 20 ou le bloc fonction NI_DROP de la station d'E/S distantes est connecté aux sorties SLOT.
EN et ENO peuvent être configurés comme paramètres supplémentaires.
Représentation en FBD
Représentation :

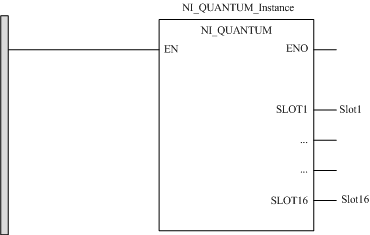

Représentation en LD
Représentation :
Représentation en IL
Représentation :
CAL NI_QUANTUM_Instance (SLOT1=>Slot1, SLOT2=>Slot2,
    SLOT3=>Slot3, SLOT4=>Slot4, SLOT5=>Slot5, SLOT6=>Slot6,
    SLOT7=>Slot7, SLOT8=>Slot8, SLOT9=>Slot9,
    SLOT10=>Slot10, SLOT11=>Slot11, SLOT12=>Slot12,
    SLOT13=>Slot13, SLOT14=>Slot14, SLOT15=>Slot15,
    SLOT16=>Slot16)
Représentation en ST
Représentation :
NI_QUANTUM_Instance (SLOT1=>Slot1, SLOT2=>Slot2,
    SLOT3=>Slot3, SLOT4=>Slot4, SLOT5=>Slot5, SLOT6=>Slot6,
    SLOT7=>Slot7, SLOT8=>Slot8, SLOT9=>Slot9,
    SLOT10=>Slot10, SLOT11=>Slot11, SLOT12=>Slot12,
    SLOT13=>Slot13, SLOT14=>Slot14, SLOT15=>Slot15,
    SLOT16=>Slot16) ;
Description des paramètres
Description des paramètres de sortie :
Paramètre
Type de données
Signification
SLOT1
INT
Emplacement 1
:
:
:
SLOT16
INT
Emplacement 16
