NI_DROP : configuration d'un rack de station d'E/S
(Traduction du document original anglais)
A propos de nous
Description de la fonction
Ce bloc fonction sert à traiter les données de configuration d'une station d'E/S distante (lors de la configuration de la sécurité) pour leur utilisation ultérieure par les EFB de configuration de module.
Pour configurer un rack de station d'E/S, le bloc fonction NI_DROP est connecté, à la section de configuration, à la sortie SLOT correspondante du bloc de fonction NI_QUANTUM. Le numéro de la station d'E/S défini dans l'affectation des E/S doit être saisi à l'entrée NUMBER du bloc fonction NI_DROP. Les blocs fonction 140 ERT 854 20 du module des stations d'E/S sont connectés aux sorties SLOT.
EN et ENO peuvent être configurés comme paramètres supplémentaires.

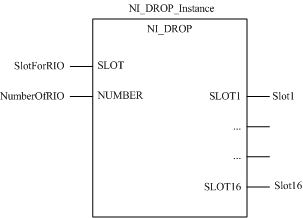

Représentation en FBD
Représentation :

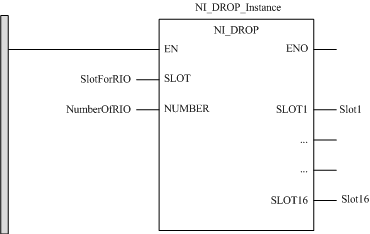

Représentation en LD
Représentation :
Représentation en IL
Représentation :
CAL NI_DROP_Instance (SLOT:=SlotForRIO,
    NUMBER:=NumberOfRIO, SLOT1=>Slot1,
    SLOT2=>Slot2, SLOT3=>Slot3, SLOT4=>Slot4, SLOT5=>Slot5,
    SLOT6=>Slot6, SLOT7=>Slot7, SLOT8=>Slot8, SLOT9=>Slot9,
    SLOT10=>Slot10, SLOT11=>Slot11, SLOT12=>Slot12,
    SLOT13=>Slot13, SLOT14=>Slot14, SLOT15=>Slot15,
    SLOT16=>Slot16)
Représentation en ST
Représentation :
NI_DROP_Instance (SLOT:=SlotForRIO,
    NUMBER:=NumberOfRIO, SLOT1=>Slot1,
    SLOT2=>Slot2, SLOT3=>Slot3, SLOT4=>Slot4, SLOT5=>Slot5,
    SLOT6=>Slot6, SLOT7=>Slot7, SLOT8=>Slot8, SLOT9=>Slot9,
    SLOT10=>Slot10, SLOT11=>Slot11, SLOT12=>Slot12,
    SLOT13=>Slot13, SLOT14=>Slot14, SLOT15=>Slot15,
    SLOT16=>Slot16) ;
Description des paramètres
Description des paramètres d'entrée :
Paramètre
Type de données
Signification
SLOT
INT
Emplacement de RIO
NUMBER
DINT
Numéro de RIO
Description des paramètres de sortie :
Paramètre
Type de données
Signification
SLOT1
INT
Emplacement 1
:
:
:
SLOT16
INT
Emplacement 16
