Câblage du module
(Traduction du document original anglais)
A propos de nous
Présentation
Cette section décrit la connexion des récepteurs d'heure, des tensions de référence et des signaux d'entrée externes.
Tension de référence
La page de tensions d'entrée pour les entrées est définie avec la tension de référence. Les tensions de référence et les signaux d'entrée du même groupe doivent être protégés avec un fusible commun. Eventuellement, chaque entrée peut être associée à un fusible propre.
DANGER
CHOC ELECTRIQUE
Coupez la tension de référence des entrées de process avant d'effectuer le câblage.
Le non-respect de ces instructions provoquera la mort ou des blessures graves.
ATTENTION
DETERIORATION DU MODULE
N'utilisez jamais le module ERT si la tension de référence n'est pas appropriée, afin de ne pas endommager le module.
Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels.
DCF 77E

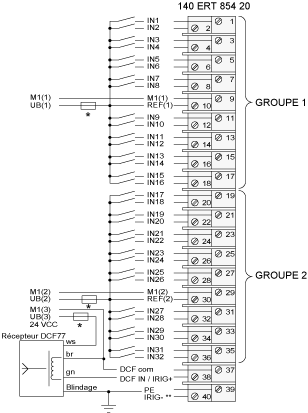

Exemple de connexion du module ERT 854 20 avec un récepteur d'heure DCF 77E.
*
UB(1), UB(2) : 24 à 125 VCC, UB(3) : 24 VCC avec protection séparée recommandée
**
Non connecté
NOTE : le couple de serrage doit être compris entre 0,5 Nm et 0,8 Nm.
AVIS
DESTRUCTION DE L'ADAPTATEUR
  • Avant de serrer l'écrou de blocage avec un couple compris entre 0,50 et 0,8 Nm, veillez à positionner correctement le connecteur de l'adaptateur F à angle droit.
  • Lors du serrage, maintenez le connecteur fermement.
  • Ne serrez pas l'adaptateur F à angle droit au-delà du couple spécifié.
Le non-respect de ces instructions peut provoquer des dommages matériels.
Récepteurs horaires DCF77 et IRIG-B

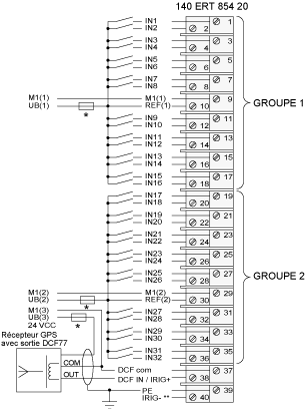

Exemple de connexion du module ERT 854 20 avec un DCF77 de récepteur GPS.
*
UB(1), UB(2) : 24 à 125 VCC, UB(3) : 24 VCC avec protection séparée recommandée
**
Non connecté

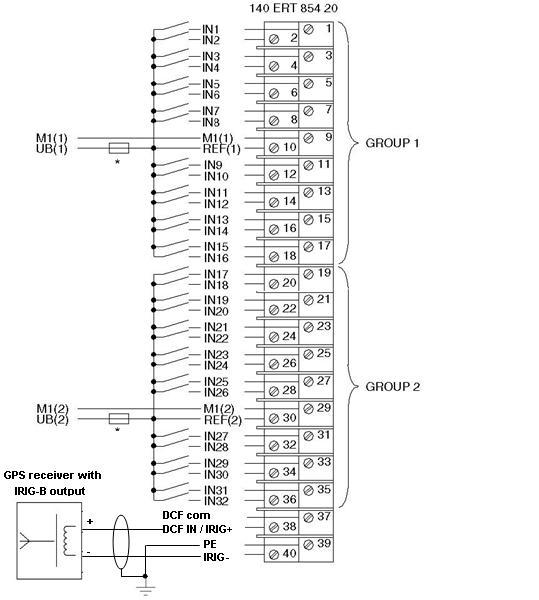

Exemple de connexion du module ERT 854 20 avec un IRIG-B de récepteur GPS.
*
UB(1), UB(2) : 24 à 125 VCC avec protection séparée recommandée
