Vous devez planifier :
-
un emplacement dans le rack Quantum (local ou station d'E/S décentralisée).
-
les paramètres ERT. Chacun des 4 blocs fonction d'entrée de l'ERT 854 20 peut être configuré avec une fonction différente (par ex., les compteurs ou les entrées avec ou sans enregistrement des événements).
-
la connexion de la tension de référence pour chaque groupe d'entrées.
-
la connexion des périphériques du processus.
-
la connexion d'un récepteur d'heure externe.
Position de montage dans le rack
Insérez le module dans tout emplacement E/S sur le Quantum et vissez-le sur le rack. Le module doit être vissé en position pour garantir son bon fonctionnement (CEM).

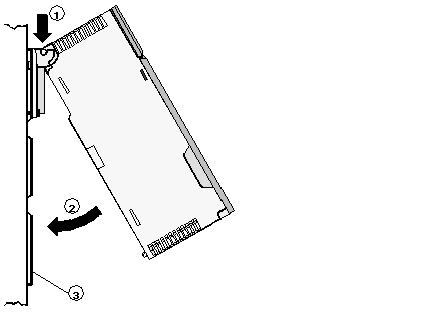

Montage du module
1
Insérer le module
2
Visser le module sur le rack
3
Rack
