Présentation
Cette boîte de dialogue s'affiche si le simulateur ne connaît pas le type de CPU à simuler.

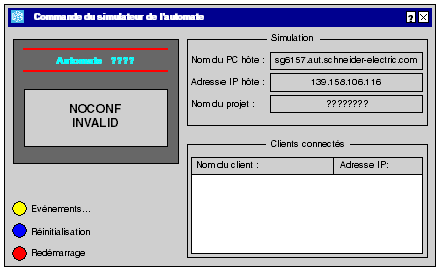

Par exemple :
Présentation de la boîte de dialogue :
Panneau avant CPU
Le panneau avant de la CPU virtuelle indique l'état actuel de la CPU et du projet sur deux lignes.
La première ligne indique l'état actuel de la CPU et peut contenir les informations suivantes :
Texte de la première ligne
Etat de la CPU simulée
Signification
NOCONF
NOCONF (aucune configuration)
Aucun projet utilisateur n'est chargé ou le projet chargé n'est pas valide.
IDLE
IDLE
Le projet chargé sur la CPU n'est pas lancé ou n'a pas été réinitialisé avec le bouton de commande Réinitialiser.
STOP
STOPPED
Aucun projet en cours d'exécution. Le projet chargé est passé par l'état RUN au moins une fois.
RUN
RUN
Un projet comportant au moins une tâche est en cours d'exécution.
HALT
HALT
Présence d'une erreur dans le projet. La CPU simulée doit être réinitialisée avec le bouton Réinitialiser.
ERROR
ERROR
Une erreur irrécupérable s'est produite dans le projet. Cela signifie que la communication n'est plus possible. La CPU simulée doit être réinitialisée avec le bouton Réinitialiser.
La deuxième ligne indique l'état actuel du projet et peut contenir les informations suivantes :
Texte de la deuxième ligne
Signification
INVALID
Aucun projet utilisateur n'est chargé ou le projet chargé n'est pas valide.
CHECKED
Le projet a été contrôlé selon les règles et a été considéré valide. Toutefois, la CPU n'a pas été configurée en utilisant ce projet.
CONF
Le projet a été contrôlé selon les règles et a été considéré valide. La CPU a été configurée en utilisant ce projet.
Evénements
Ce bouton de commande permet d'ouvrir et de fermer la boîte de dialogue des événements.
Le bouton de commande s'affiche si des événements d'E/S sont définis dans le projet actuellement chargé (si le projet utilise des tâches d'événement).
Réinitialisation
Ce bouton permet de réinitialiser la CPU simulée. Cela correspond à un démarrage à froid de l'UC (la connexion entre Control Expert et le simulateur est interrompue et les variables du projet sont remises à zéro).
Ce bouton de commande correspond au bouton de réinitialisation sur une CPU réelle.
Redémarrage
Ce bouton permet de simuler un démarrage à chaud de la CPU. La connexion entre Control Expert et le simulateur est interrompue, les variables du projet en cours sont conservées et le simulateur passe à l'état RUN (autodémarrage actif) ou STOP (autodémarrage désactivé).
Un redémarrage correspond à une mise hors tension et remise sous tension d'une alimentation réelle.
Simulation
Champs de la boîte de dialogue : Nom du PC hôte : Nom DNS du PC hôte du simulateur. Si le PC comporte plusieurs cartes réseau, seule la première s'affiche. Adresse IP hôte : Adresse TCP/IP du PC hôte du simulateur. Si le PC comporte plusieurs cartes réseau, seule la première s'affiche. Nom du projet : Nom du projet chargé dans le simulateur.
Clients connectés
La liste indique les clients connectés au PC (PC connectés via TCP/IP avec le PC hôte du simulateur). Le nom DNS et l'adresse TCP/IP sont indiqués pour chaque client.
