Fenêtre du configurateur
La fenêtre du configurateur est divisée en deux parties :
Catalogue
Un module peut être sélectionné dans cette fenêtre et déplacé directement à l'aide de la souris vers la représentation graphique de la configuration de l'automate.
Représentation graphique de la configuration de l'automate

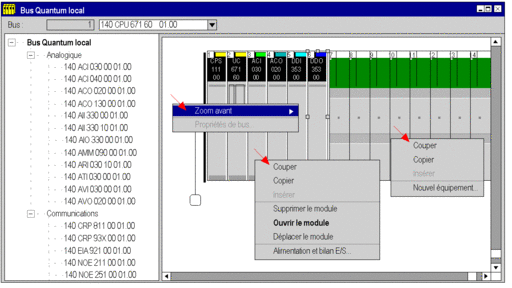

Illustration de la fenêtre du configurateur :
Selon la position du pointeur de la souris, l'un des menus contextuels suivants est appelé :
Si le pointeur de la souris est sur l'arrière-plan, vous pouvez notamment :
modifier l'UC,
sélectionner divers facteurs de zoom.
Si le pointeur de la souris est sur un module, vous pouvez notamment :
accéder aux fonctions d'édition (supprimer, copier, déplacer),
ouvrir la configuration d'un module afin de définir les paramètres spécifiques à ce module,
afficher les propriétés d'E/S et le bilan électrique.
Si le pointeur de la souris est sur un emplacement vide, vous pouvez notamment :
insérer un module du catalogue,
insérer un module préalablement copié, avec ses propriétés définies.
Configuration de module
La fenêtre de configuration de module (accessible via le menu contextuel de module ou un double-clic sur le module) permet de configurer le module. Font notamment partie de la configuration la sélection de la voie, la sélection de la fonction pour la voie choisie, l'affectation d'adresses de mémoire State RAM (Quantum seulement), etc.
Fenêtre de configuration d'un module E/S Premium :
Propriétés de module
La fenêtre des propriétés de module (accessible via le menu contextuel des modules) affiche les propriétés des modules telles que la consommation électrique, le nombre de points d'E/S (Premium seulement), etc.

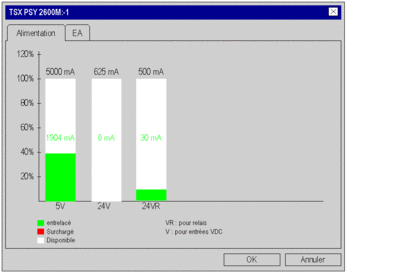

La fenêtre des propriétés de module dédiée à l'alimentation indique le bilan électrique du rack :
Configuration réseau
La fenêtre de configuration réseau est accessible via le dossier Communication.

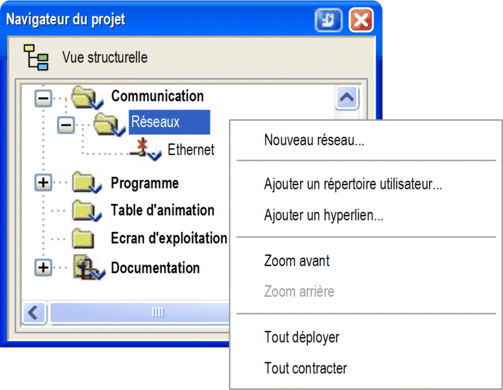

Configuration réseau :
Les fenêtres de configuration réseau permettent entre autres d'effectuer les tâches suivantes :
Création de réseaux
Analyse de réseau
Impression de la configuration réseau

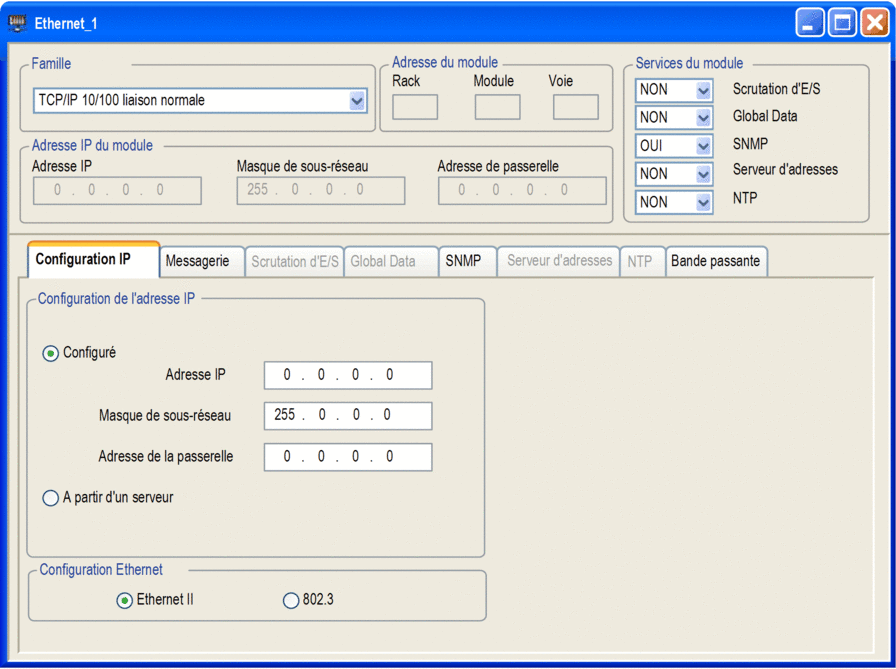

Fenêtre de configuration d'un réseau :
A l'issue de la configuration, le réseau est affecté à un module de communication.
