Séquences en ET

Pour les divergences en ET, la validation d'une seule transition active plusieurs étapes (branches) en parallèle (32 au maximum). Cette règle s'applique aux modes monojeton et multijeton.

Si…	Alors
Si `S_5_10` est active et que la condition de transition `a` (faisant partie de la transition commune) est également vraie,	une séquence s'exécute de `S_5_10` vers `S_5_11`, `S_5_12` et `S_5_13`.
Si les étapes `S_5_11`, `S_5_12` et `S_5_13` sont activées,	les séquences sont exécutées indépendamment l'une de l'autre.
Si les étapes `S_5_14`, `S_5_15` et `S_5_16` sont actives en même temps et que la condition de transition `e` (faisant partie de la transition commune) est vraie,	une séquence est exécutée de `S_5_14`, `S_5_15` et `S_5_16` vers `S_5_17`.

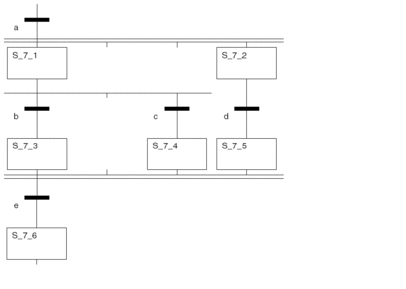

Utilisation d'une divergence en OU dans une séquence en ET

Si vous utilisez une seule divergence en OU dans une séquence en ET, cela provoque le blocage de la séquence en mode monojeton.

Si…	Alors
Si la condition de transition `a` est vraie,	une séquence est exécutée vers `S_7_1` et `S_7_2`.
Si les étapes `S_7_1` et `S_7_2` sont activées,	les séquences sont exécutées indépendamment l'une de l'autre.
Si la condition de transition `d` est vraie,	une séquence s'exécute vers `S_7_5`.
Si la condition de transition `b` est vraie et que `c` est fausse,	une séquence s'exécute vers `S_7_3`.
Comme les étapes `S_7_3`, `S_7_4` et `S_7_5` sont liées par une convergence en ET, aucune séquence ne peut suivre `S_7_6` car `S_7_3` et `S_7_4` ne peuvent jamais être actives en même temps. (Soit `S_7_3` est activée avec la condition de transition `b`, soit `S_7_4` est activée avec la condition de transition `c`, mais jamais les deux étapes en même temps.) Par conséquent, `S_7_3`, `S_7_4` et `S_7_5` ne peuvent pas non plus être actives en même temps. La séquence est bloquée. Le même problème survient si la condition de transition `b` est fausse et `c` est vraie lors de l'entrée dans la divergence en OU.
