Sélection de séquences en ET asymétriques

Introduction

Selon la norme IEC 61131-3, une divergence en ET doit toujours être fermée par une convergence en ET. Le nombre de divergences en ET ne doit cependant pas nécessairement correspondre au nombre de convergences en ET.

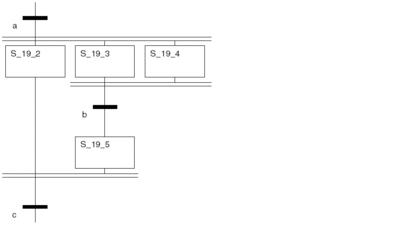

Nombre supérieur de convergences

Si…	Alors
Si la condition de transition `a` est vraie,	une séquence s'exécute vers `S_19_2`, `S_19_3` et `S_19_4`.
Si les étapes `S_19_2`, `S_19_3` et `S_19_4` sont activées,	les séquences sont exécutées indépendamment l'une de l'autre.
Si la condition de transition `b` est vraie,	une séquence s'exécute vers `S_19_5`.
Si les étapes `S_19_2` et `S_19_5` sont actives et que la condition de transition `c` est vraie,	la séquence en ET est abandonnée.

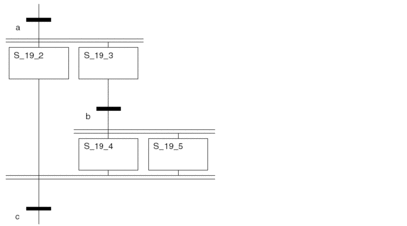

Nombre supérieur de divergences

Si…	Alors
Si la condition de transition `a` est vraie,	une séquence s'exécute vers `S_19_2` et `S_19_3`.
Si les étapes `S_19_2` et `S_19_3` sont activées,	les séquences sont exécutées indépendamment l'une de l'autre.
Si la condition de transition `b` est vraie,	une séquence s'exécute vers `S_19_4` et `S_19_5`.
Si les étapes `S_19_4` et `S_19_5` sont activées,	les séquences sont exécutées indépendamment l'une de l'autre.
Si les étapes `S_19_2`, `S_19_4` et `S_19_5` sont actives et que la condition de transition `c` est vraie,	la séquence en ET est abandonnée.

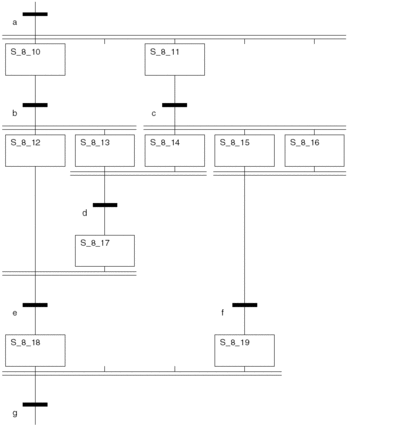

Séquences en ET imbriquées

Si…	Alors
Si la condition de transition `a` est vraie,	une séquence s'exécute vers `S_8_10` et `S_8_11`.
Si la condition de transition `b` est vraie,	une séquence s'exécute vers `S_8_12` et `S_8_13`.
Si la condition de transition `c` est vraie,	une séquence s'exécute vers `S_8_14`, `S_8_15` et `S_8_16`.
Si les étapes `S_8_13` et `S_8_14` sont actives et que la condition de transition `d` est vraie,	une séquence s'exécute vers `S_8_17`.
Si les étapes `S_8_12` et `S_8_17` sont actives et que la condition de transition `e` est vraie,	une séquence s'exécute vers `S_8_18`.
...	...
