Boucles non permises

La création de boucles exclusivement par le biais de liaisons n’est pas permise, étant donné que, dans ce cas, une détermination claire du flux de signaux n’est pas possible (la sortie d’un FFB est l’entrée du FFB suivant, et la sortie de celui-ci est à son tour l’entrée du premier).

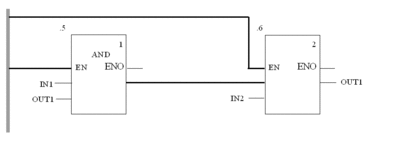

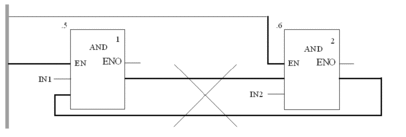

Boucles non autorisées via des liaisons :

Résolution par le biais d'un paramètre réel

Une telle logique doit être résolue par le biais de variables de réaction, afin que le flux de signaux puisse être déterminé de façon claire.

Les variables de réaction doivent être initialisées. La valeur initiale est utilisée lors de la première exécution de la logique. Une fois la première exécution effectuée, la valeur initiale est remplacée par la valeur réelle.

Respectez pour les deux variantes l'ordre d'exécution (numéro entre parenthèses après le nom d'instance) des deux blocs.

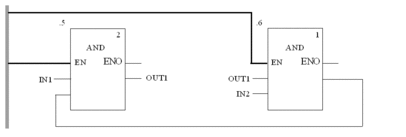

Boucle générée avec un paramètre réel : type 1

Boucle générée avec un paramètre réel : type 2
