Généralités

Si la durée de la coupure est inférieure au temps de filtrage de l'alimentation, il n'y a aucune incidence sur le programme qui s'exécute normalement. Dans le cas inverse, il y a interruption du programme et activation de la restauration de l'alimentation.

Temps de filtrage :

Automate

Courant alternatif

Courant continu

BMX CPS 2000

BMX CPS 3500

BMX CPS 3540T

BMX CPS 4002

10 ms

-

BMX CPS 2010

BMX CPS 3020

-

1 ms

Illustration

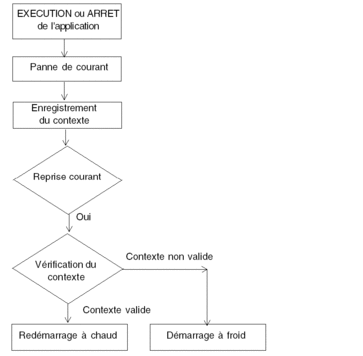

L’illustration suivante montre les phases du cycle d'alimentation.

Exploitation

Le tableau suivant décrit les phases du traitement des coupures de courant.

Etape

Description

1

En cas de coupure de courant, le système enregistre le contexte applicatif, les valeurs des variables d'application et l'état du système dans la mémoire Flash interne.

2

Le système configure toutes les sorties à l'état de repli (état défini par configuration).

3

Dès l'alimentation restaurée, certaines actions et vérifications sont effectuées pour vérifier si le redémarrage à chaud est disponible :

  • Restauration du contexte applicatif à partir de la mémoire Flash interne

  • Vérification avec la carte mémoire (présence, disponibilité de l'application)

  • Vérification du contexte applicatif pour voir s'il est identique à celui de la carte mémoire

Si toutes les vérifications sont correctes, un redémarrage à chaud est effectué, sinon un redémarrage à froid a lieu.
