Introduction

La famille DDT (Derived Data Type) inclut les types de données dits "dérivés" tels que :

  • tables

  • structures

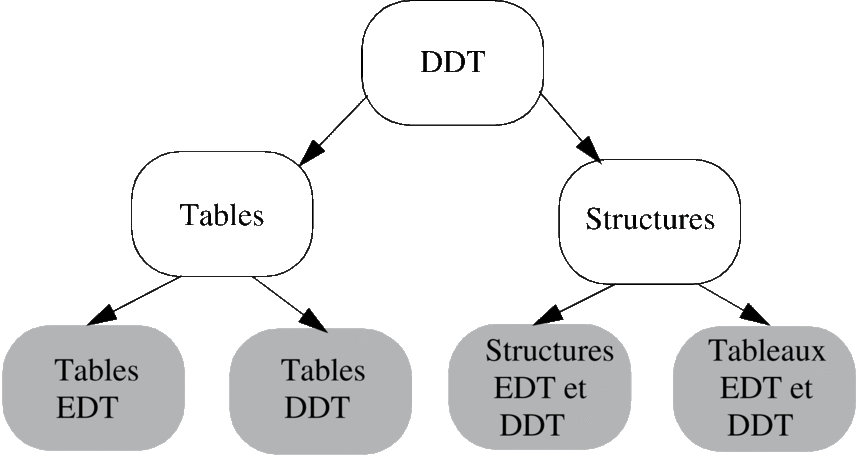

Représentation :

Caractéristiques

Un élément de donnée appartenant à la famille DDT comporte :

  • le nom du type (32 caractères maximum) défini par l'utilisateur (facultatif pour les tables, mais recommandé)

  • le type (structure ou table)

  • un commentaire facultatif (1 024 caractères maximum) (les caractères autorisés correspondent aux codes ASCII 32 à 255)

  • la description (dans le cas d'une structure) de ces éléments :

    • type d'élément

    • commentaire facultatif (1 024 caractères maximum) expliquant le rôle de l'élément (les caractères autorisés correspondent aux codes ASCII 32 à 255)

  • des informations telles que :

    • le numéro de version du type,

    • la date de la dernière modification du code, des variables internes ou des variables de l'interface,

    • un fichier descriptif (32 767 caractères) facultatif décrivant le bloc fonction et ses différentes modifications.

NOTE :

  1. Plate-forme M580 et simulateur d'automate : la taille totale d'un tableau ne dépasse pas 2 Mo pour les structures DDT et les tableaux DDT

  2. Autres plates-formes : la taille totale d'un tableau ne dépasse pas 64 Ko

Exemples

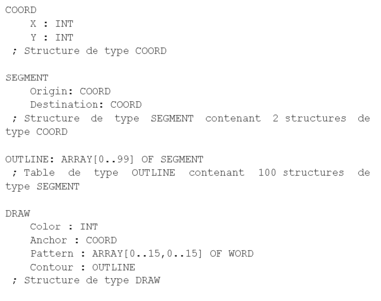

Définition de types

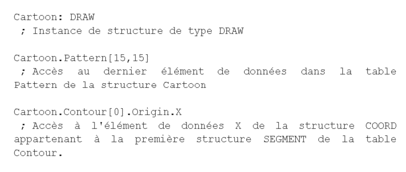

Accès aux données d'une instance de structure de type DRAW
