Tableaux

Qu'est-ce qu'un tableau ?

Un tableau est un élément de données incluant un ensemble de données de type identique, tel que :

données élémentaires (EDT),

par exemple :
- un groupe de mots BOOL,
- un groupe de mots entiers UINT,
- etc.
données dérivées (DDT),

par exemple :
- un groupe de tables WORD,
- un groupe de structures,
- des DDT d'équipement,
- etc.

Caractéristiques

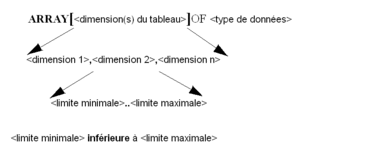

Un tableau est caractérisé par deux paramètres :

un paramètre définissant son organisation (dimension(s) du tableau),
un paramètre définissant le type de données qu'il contient.

NOTE : L'organisation la plus complexe est le tableau à 15 dimensions, et la taille maximale d'un tableau est 65 535 octets.

Définition et instanciation d'un tableau

Les instances Tab_1 et Tab_2 sont de même type et ont le même nombre de dimensions ; la seule différence concerne ce qui se passe lors de l'instanciation :

Le type Tab_1 est nommé X.
Le type Tab_2 doit être défini (la table correspondante ne porte pas de nom).

NOTE : il est préférable d'attribuer un nom au type, puisque chaque modification requise ne sera effectuée qu'une seule fois (en effet, dans le cas contraire, le nombre de modifications serait aussi important que le nombre d'instances).

Exemples

Le tableau ci-dessous répertorie des instances de tableaux dont le nombre de dimensions diffère :

Saisie	Commentaires
Tab_1: ARRAY[1..2] OF BOOL	Tableau à 1 dimension contenant 2 mots de type booléen
Tab_2: ARRAY[-10..20] OF WORD	Tableau à 1 dimension contenant 31 structures de type WORD (structure définie par l'utilisateur)
Tab_3: ARRAY[1..10, 1..20] OF INT	Tableaux à 2 dimensions contenant 10 x 20 nombres entiers
Tab_4: ARRAY[0..2, -1..1, 201..300, 0..1] OF REAL	Tableaux à 4 dimensions contenant 3 x 3 x 100 x 2 nombres réels

NOTE : un grand nombre de fonctions (READ_VAR, WRITE_VAR, par exemple) ne reconnaissent pas l'index d'un tableau de mots commençant par un nombre autre que 0. Si vous avez recours à ce type d'index, les fonctions examinent le nombre de mots du tableau, mais pas celui figurant au niveau du premier ensemble de l'index dans la définition du tableau.

AVERTISSEMENT

COMPORTEMENT INATTENDU DE L'APPLICATION - INDEX DE TABLEAU NON VALIDE

Lors de l'application de fonctions à des variables de type tableau, vérifiez que les fonctions sont compatibles avec la valeur de l'index de début des tableaux lorsque cette valeur est supérieure à 0.

Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.

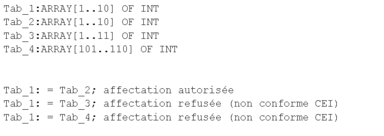

Règles d'affectation entre les tableaux
