Affichage de l'utilisation de la mémoire

Dans Control Expert, vous pouvez surveiller la mémoire d'E/S consommée en affichant les propriétés du bus. Utilisez l'une des méthodes suivantes :

  • Dans le Navigateur de projet , cliquez avec le bouton droit sur Projet > Configuration > Bus EIO > Propriétés .

  • Dans le Navigateur de projet , cliquez avec le bouton droit sur Projet > Configuration > Bus EIO [Quantum ou Modicon X80] > Propriétés

  • En arrière-plan de la fenêtre Bus EIO, cliquez avec le bouton droit sur Propriétés du bus.

  • Dans le menu Edition , sélectionnez Propriétés du bus.

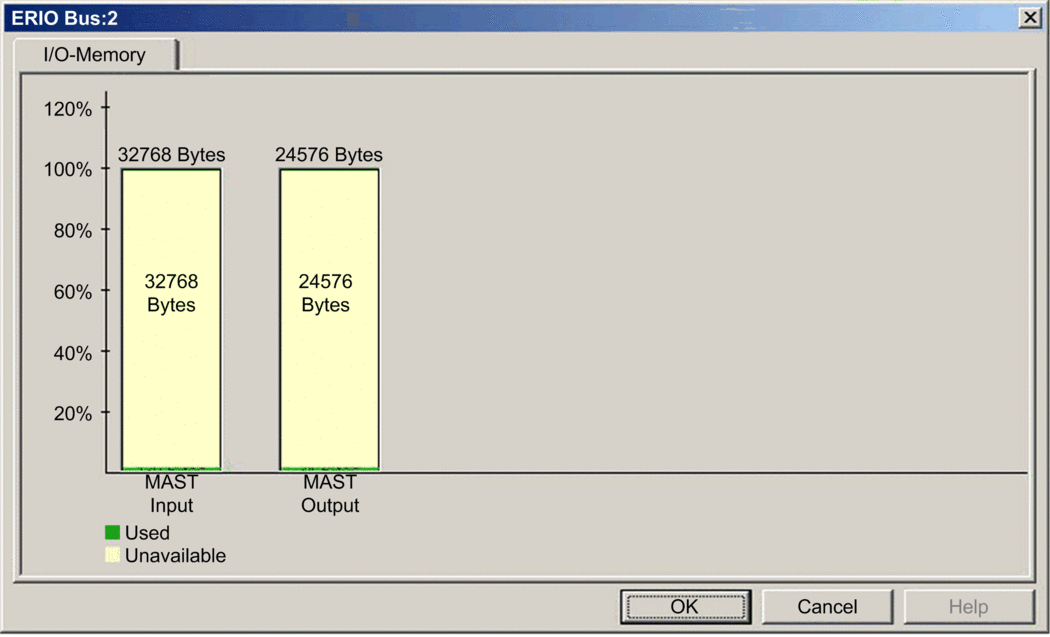

L'écran Mémoire E/S se présente de la manière suivante :

Dépassement des limites EIO

Control Expert affiche une erreur détectée, dans la fenêtre de l'historique si l'un des événements suivants se produit :

  • La taille de la mémoire EIO dépasse 1400 octets en entrée ou 1400 octets en sortie.

  • La taille du réseau EIO dépasse 32768 octets en entrée ou 24576 octets en sortie.

  • La taille du réseau EIO dépasse 80 % des 32768 octets d'entrée ou 80 % des 24576 octets de sortie.
