Introduction
Utilisez la fonction ping de Control Expert pour envoyer une requête d'écho ICMP au module de tête 140CRP31200. La requête détermine si l'équipement cible est présent. Si l'équipement cible est présent, la requête détermine le temps qui s'écoule jusqu'à la réception d'une réponse de la part de l'équipement cible.
Accès à l'onglet Ping
Ouvrez l'onglet Ping de Control Expert :
Étape |
Action |
|---|---|
1 |
Dans Control Expert, accédez au module de tête 140CRP31200 pour effectuer une Action en ligne. |
2 |
Double-cliquez sur le module de tête 140CRP31200 dans l'affichage du rack fourni par Control Expert. |
3 |
Sélectionnez l'onglet Ping. |
Onglet Ping

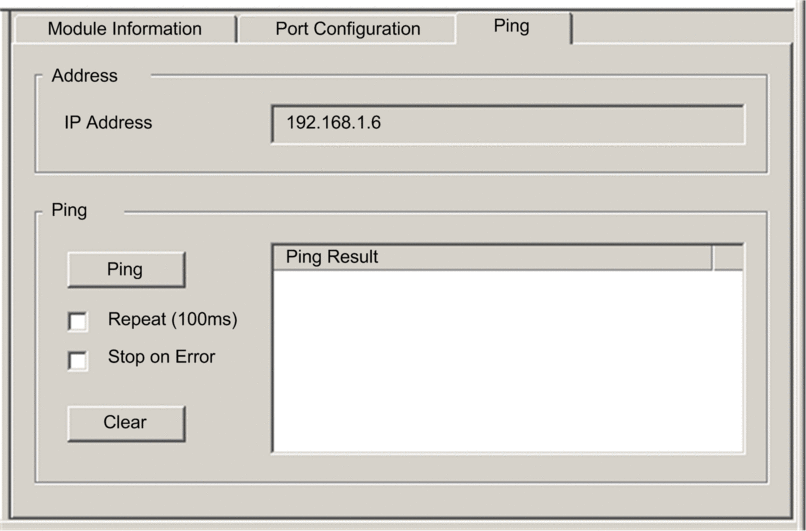

Cette figure montre l'onglet Ping et ses paramètres :
Paramètres Ping :
Champ |
Paramètre |
Valeur |
Commentaire |
|---|---|---|---|
Adresse |
Adresse IP |
— |
Adresse IP du module cible. |
Ping |
Répéter (100 ms) |
cochée |
Envoi d'une instruction Ping. |
non cochée |
Envoi d'une instruction Ping toutes les 100 ms. |
||
Stop sur Erreur |
cochée |
Arrêt de l'envoi d'instructions ping lorsqu'une erreur de communication est détectée. |
|
non cochée |
Poursuite de l'envoi d'instructions ping lorsqu'une erreur de communication est détectée. |
||
Ping (bouton) |
— |
Démarrer l'envoi d'instructions ping. (Cliquez de nouveau sur ce bouton pour arrêter l'envoi répété d'instructions ping lorsqu’aucune erreur n'est détectée.) |
|
Résultat du ping |
— |
Cette zone fournit la réponse à l'instruction ping envoyée. |
|
Effacer (bouton) |
— |
Cliquez sur ce bouton pour effacer (vider) le contenu de la zone . |
