Affichage

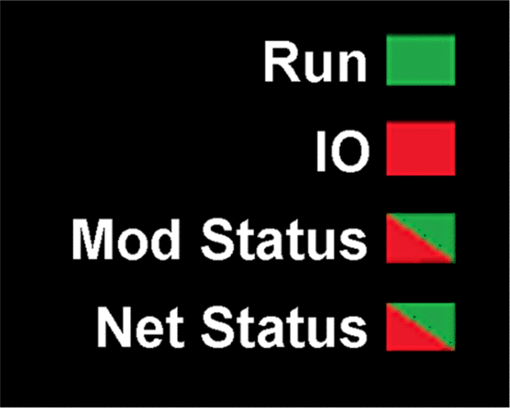

Voyants placés sur le panneau avant du module adaptateur :

140CRA31200 :

BMXCRA312•0 :

Indications des voyants

Etat des voyants :

Description

Run

IO

Mod Status

Net Status

vert

rouge

vert

rouge

vert

rouge

séquence de démarrage

clignotement (allumé 0,25 s ; éteint 0,25 s)

1

2

vert/rouge/vert

vert/rouge/éteint

non configuré

Adresse IP incorrecte

—

—

clignotant

éteint

éteint

éteint

  • adresse IP correcte

  • configuration incorrecte

éteint

éteint

clignotant

éteint

clignotant

éteint

configuré

aucune erreur externe détectée

clignotant

éteint

—

—

clignotant

éteint

erreur externe détectée

clignotant

allumé

—

—

clignotant

éteint

communication de données d'E/S établie

STOP

clignotant

(remarque 1)

allumé

éteint

allumé

éteint

RUN

allumé

(remarque 2)

allumé

éteint

allumé

éteint

états d'erreur détectés

erreur récupérable

—

—

éteint

clignotant

—

—

erreur irrécupérable

clignotant

allumé

éteint

allumé

—

—

adresse IP en double

—

—

—

—

éteint

allumé

mise à jour du micrologiciel de système d'exploitation

clignotant

éteint

éteint

allumé

éteint

allumé

REMARQUE 1 (état STOP) :

  • Allumé : Une entrée ou une sortie est une erreur détectée provenant d'un module, ou une configuration de voie ou une erreur de configuration de voie a été détectée.

  • Eteint : Les opérations sont normales.

REMARQUE 2 (état RUN) :

  • Allumé : Erreur externe détectée.

  • Eteint : Aucune erreur externe détectée.

Indications relatives au port Ethernet

Ces voyants indiquent l'état du port Ethernet :

Nom

Couleur

Etat

Description

LINK

vert

allumé

liaison 100 Mbits/s détectée

jaune

allumé

liaison 10 Mbits/s détectée

—

éteint

aucune liaison détectée

ACT

vert

clignotant

liaison Ethernet active (émission ou réception)

—

éteint

liaison Ethernet inactive
