Voyants (LED) du module 140 CRP 312 00

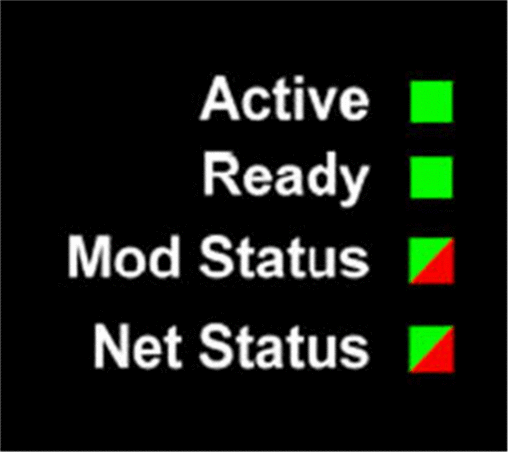

Affichage

Indications des voyants

Etat des voyants :

Description		Active	Ready	Mod Status		Net Status
Description		vert	vert	rouge	vert	rouge	vert
général	composant ne fonctionnant pas	—	éteint	allumé	éteint	—	—
	configuration incorrecte	—	éteint	clignotant	éteint	—	—
	non configuré	—	éteint	éteint	clignotant	—	—
	configuré	allumé	clignotement	éteint	allumé	éteint	allumé/clignotant
	aucune adresse MAC de module/adresse par défaut	—	clignotement 2	clignotant	éteint	éteint	éteint
	aucune adresse MAC de port/adresse par défaut	—	clignotement 2	clignotant	éteint	éteint	éteint
séquence de démarrage	séquence	5	6	2	1	4	3
	standard non ODVA	clignotement (allumé 0,25 s ; éteint 0,25 s)	clignotement (allumé 0,25 s ; éteint 0,25 s)	—	—	—	—
	standard ODVA	—	—	clignotement (allumé 0,25 s ; éteint 0,25 s)	clignotement (allumé 0,25 s ; éteint 0,25 s)	clignotement (allumé 0,25 s ; éteint 0,25 s)	clignotement (allumé 0,25 s ; éteint 0,25 s)
client FDR	aucune connexion Ethernet	—	clignotement 3	—	—	—	—
	adresse IP en double	—	clignotement 4	éteint	allumé	allumé	éteint
	en attente d'IP	—	clignotement 5	éteint	allumé	éteint	éteint
	adresse IP par défaut	—	clignotement 6	éteint	allumé	éteint	éteint
	réception ou attribution d'adresse IP	—	allumé	éteint	allumé	éteint	clignotant
	configuration incorrecte	—	clignotement 7	éteint	allumé	éteint	éteint
scrutateur EIP	aucune connexion EIP ou toutes les connexions EIP fermées	—	allumé	clignotant	éteint	éteint	clignotant
	une ou plusieurs connexions établies	—	allumé	éteint	allumé	éteint	allumé
	un timeout de connexion	—	allumé	éteint	allumé	clignotant	éteint

NOTE : Dans les systèmes à redondance d'UC (Hot Standby), les voyants Net Status des modules 140 CRP 312 00 sont allumés en vert fixe pendant le fonctionnement normal. En cas de perte d'alimentation sur le module 140 CRP 312 00 du rack A ou B, le voyant Net Status sur le module 140 CRP 312 00 du rack associé ne change pas d'état (vert fixe).

Indications relatives au port Ethernet

Ces voyants indiquent l'état du port Ethernet :

Nom	Couleur	Etat	Description
LINK	vert	allumé	liaison 100 Mbits/s détectée
	jaune	allumé	liaison 10 Mbits/s détectée
	—	éteint	aucune liaison détectée
ACT	vert	clignotant	liaison Ethernet active (émission ou réception)
ACT	—	éteint	liaison Ethernet inactive
