Introduction
Cette rubrique section l'onglet DDT d'équipement de Control Expert pour une station d'E/S distantes Ethernet comprenant un module adaptateur •••CRA312•0.
Le type de structure d'E/S pour la station d'E/S distantes Quantum est T_U_DROP_STD_IN. Le type de structure d'E/S pour la station d'E/S distantes Modicon X80 est T_M_DROP_EXT_IN. De plus, lorsqu'une station d'E/S distantes avec module Quantum 140CRA31200 est placée dans un système M580, la structure d'E/S est de type T_Q_DROP_EXT_IN.
Le nom d'instance de DDT d'équipement peut être défini manuellement, mais lors de l'ajout d'un module, un nom d'instance de DDT d'équipement par défaut est défini par Control Expert
Accès à l'onglet DDT d'équipement
Dans Control Expert :
Étape |
Action |
Commentaire |
|---|---|---|
1 |
Développez dans le de Control Expert pour afficher la station EIO (Quantum) |
Chemin : |
2 |
Double-cliquez sur la station EIO. |
La fenêtre de la station EIO apparaît. |
3 |

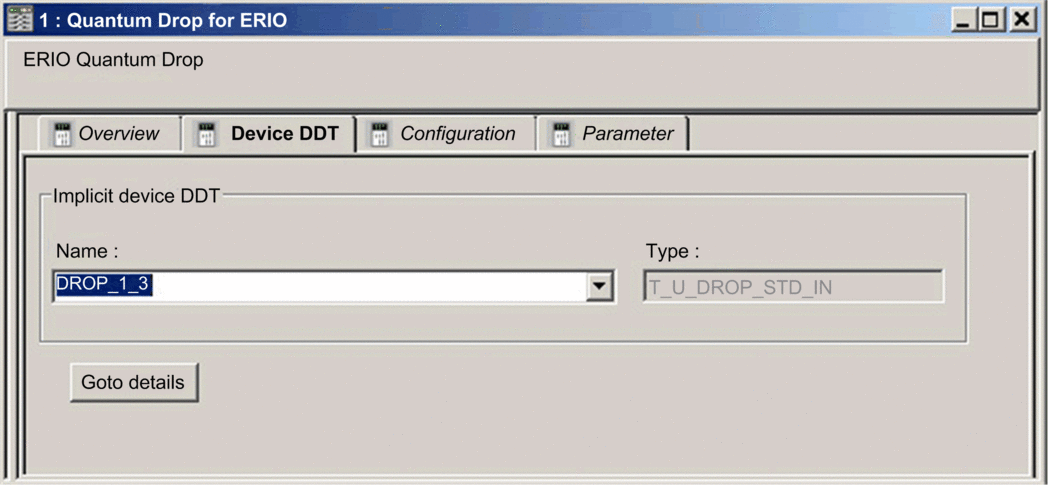

Sélectionnez l'onglet . |
L'onglet contient un nom et un type :
Paramètres de la station
Utilisez l'onglet de Control Expert pour configurer les paramètres suivants pour la station d'E/S distantes Ethernet :
Paramètre |
Description |
|
|---|---|---|
DDT d'équipement implicite |
Nom |
Un nom d'instance de DDT d'équipement par défaut est défini par Control Expert. |
Type |
type de module (non modifiable) |
|
Afficher les détails |
lien vers l'écran de l'éditeur de données DDT |
|
Paramètres de diagnostic
Le tableau suivant présente les paramètres de diagnostic DROP pour le module de station d'E/S
distantes Ethernet :
Nom |
Type |
Bit |
Description |
|
|---|---|---|---|---|
IO_HEALTH_RACK1 seulement pour T_Q_DROP_EXT_IN |
WORD |
— |
bits de validité du rack 1 : emplacements 1 à 16 |
|
IO_HEALTH_RACK2 seulement pour T_Q_DROP_EXT_IN |
WORD |
— |
bits de validité du rack 2 : emplacements 1 à 16 |
|
DEVICE_NAME |
string[16] |
— |
||
VERSION |
WORD |
— |
Version de micrologiciel (Maj, Min) (4 chiffres codés en BCD) |
|
ROTARY_SWITCHES |
BYTE |
— |
Valeur du commutateur rotatif à la mise sous tension |
|
CRA_STATE |
BYTE |
— |
1 : Le module CRA est inactif. |
|
2 : Le module CRA est arrêté. |
||||
3 : Le module CRA est en cours d'exécution. |
||||
CRA_DIAGNOSTIC [WORD] |
GLOBAL_IO_HEALTH |
BOOL |
0 |
0 : Au moins un module d'E/S de la station signale un mauvais fonctionnement. |
CCOTF_IN_PROGRESS |
BOOL |
1 |
Fonction CCOTF en cours |
|
CCOTF_INVALID_CONF |
BOOL |
2 |
Configuration CCOTF non valide |
|
IOPL_MISMATCH |
BOOL |
3 |
Non-correspondance des données de sortie. Les modules dans le rack sont différents de ceux configurés dans l'automate. |
|
SWITCH_CHANGE |
BOOL |
4 |
Paramètres de commutateurs rotatifs modifiés depuis le dernier démarrage |
|
DROP_COM_HEALTH |
BOOL |
5 |
Ce bit indique la validité communication de la station (défini sur 1 sur la station d'E/S distante) |
|
CYCLE_CURR_TIME |
UINT |
— |
Ce mot indique le temps d'exécution du dernier cycle CRA. Ses valeurs sont comprises dans [0,65535] avec une résolution de 0,01 ms, par conséquent, le dernier cycle se trouve dans [0,655] ms. |
|
CYCLE_MAX_TIME |
UINT |
— |
Ce mot indique le temps d'exécution du cycle CRA le plus long depuis le dernier démarrage. Ses valeurs sont comprises dans [0,65535] avec une résolution de 0,01 ms, par conséquent, le cycle le plus long se trouve dans [0,655] ms. |
|
CYCLE_MIN_TIME |
UINT |
— |
Ce mot indique le temps d'exécution du cycle CRA le plus court depuis le dernier démarrage. Ses valeurs sont comprises dans [0,65535] avec une résolution de 0,01 ms, par conséquent, le cycle le plus court se trouve dans [0,655] ms. |
|
TIME_STAMP_RECORDS (Non utilisé pour les applications 140CRA31200.) |
UINT |
— |
Ce mot contient le nombre d'enregistrements d'horodatage disponibles dans le tampon local de la station. |
|
TS_DIAGNOSTIC_FLAGS (WORD) (BMXCRA312•0 uniquement) |
TIME_VALID |
BOOL |
0 |
Le temps est valide et synchronisé. |
CLOCK_FAILURE |
BOOL |
1 |
La source des données temporelles de l'équipement émetteur n'est pas fiable. La valeur de l'horodatage est ignorée. |
|
CLOCK_NOT_SYNC |
BOOL |
2 |
La source des données temporelles de l'équipement émetteur n'est pas synchronisée avec le temps UTC externe. |
|
BUFF_FULL |
BOOL |
3 |
Le tampon est plein. |
|
SOE_UNCERTAIN |
BOOL |
7 |
Le SOE (sequence of events - séquence d'événements) dans le tampon est inconnu. Le SOE est réinitialisé lorsque la séquence d'événements est OK. |
|
TS_BUF_FILLED_PCTAGE (BMXCRA312•0 uniquement) |
BYTE |
— |
Cet octet indique le pourcentage de remplissage du tampon (0 à 100). |
|
TS_EVENTS_STATE (BMXCRA312•0 uniquement) |
BYTE |
— |
Cet octet indique l'état principal des événements d'horodatage. |
|
ETH_STATUS (BYTE) |
PORT1_LINK |
BOOL |
0 |
0 = liaison du port 1 interrompue |
1 = liaison du port 1 active |
||||
PORT2_LINK |
BOOL |
1 |
0 = liaison du port 2 interrompue |
|
1 = liaison du port 2 active |
||||
PORT3_LINK |
BOOL |
2 |
0 = liaison du port 3 interrompue |
|
1 = liaison du port 3 active |
||||
(bit réservé) |
— |
3 |
— |
|
RPI_CHANGE |
BOOL |
4 |
Modification RPI : Le changement de RPI EtherNet/IP est en cours (pendant CCOTF). |
|
REDUNDANCY_OWNER |
BOOL |
6 |
0 = propriétaire redondant absent |
|
1 = propriétaire redondant présent |
||||
GLOBAL_STATUS |
BOOL |
7 |
0 = au moins 1 service ne fonctionne pas normalement |
|
1 = tous les services fonctionnent normalement |
||||
SERVICE_STATUS (BYTE) |
RSTP_SERVICE |
BOOL |
8 |
0 = le service RSTP ne fonctionne pas normalement |
1 = le service RSTP fonctionne normalement ou est désactivé |
||||
SNTP_SERVICE (réservé) |
BOOL |
9 |
0 = le service SNTP ne fonctionne pas normalement |
|
1 = le service SNTP fonctionne normalement ou est désactivé |
||||
PORT502_SERVICE |
BOOL |
10 |
0 = le service Port 502 ne fonctionne pas normalement |
|
1 = le service Port 502 fonctionne normalement ou est désactivé |
||||
SNMP_SERVICE |
BOOL |
11 |
0 = le service SNMP ne fonctionne pas normalement |
|
1 = le service SNMP fonctionne normalement ou est désactivé |
||||
(bits réservés) |
— |
4 ... 7 |
— |
|
ETH_PORT_STATUS (BYTE) |
Ces valeurs sur 2 bits combinées indiquent les conditions |
WORD |
1/0 |
fonction du port Ethernet 1 |
3/2 |
rôle RSTP du port Ethernet 1 |
|||
5/4 |
fonction du port Ethernet 2 |
|||
7/6 |
rôle RSTP du port Ethernet 2 |
|||
9/8 |
fonction du port Ethernet 3 |
|||
11/10 |
rôle RSTP du port Ethernet 3 |
|||
12/13 |
fonction du port Ethernet 4 |
|||
14/15 |
rôle RSTP du port Ethernet 4 |
|||
fonction de port |
— |
0 |
désactivé |
|
1 |
port d'accès |
|||
2 |
réplication de port |
|||
3 |
port réseau des E/S distantes |
|||
rôle RSTP |
— |
0 |
remplaçant |
|
1 |
sauvegarde |
|||
2 |
désigné |
|||
3 |
racine |
|||
NTP_UPDATE (réservé) |
UINT |
— |
Temps écoulé (100 ms) depuis la dernière mise à jour effectuée par le serveur NTP |
|
MAX_PACKET_INTERVAL |
UINT |
— |
Intervalle de paquet maximum (ms) pour les paquets de sortie |
|
IN_BYTES |
UINT |
— |
Nombre d'octets reçus sur l'interface |
|
IN_ERRORS |
UINT |
— |
Nombre de paquets entrants contenant des erreurs détectées (erreurs en entrée) |
|
OUT_BYTES |
UINT |
— |
Nombre d'octets envoyés sur l'interface |
|
OUT_ERRORS |
UINT |
— |
nombre de paquets sortants contenant des erreurs détectées (erreurs en sortie) |
|
SOE_UNCERTAIN |
BOOL |
— |
Le SOE (sequence of events - séquence d'événements) dans le tampon est inconnu. Le SOE est réinitialisé lorsque la séquence d'événements est OK. |
|
Types de DDT d'équipement pour les modules d'E/S
Pour plus d'informations sur les types de DDT d'équipement des modules d'E/S, consultez les documents suivants :
Module d'E/S |
Référence du guide utilisateur |
|---|---|
E/S TOR Modicon X80 |
Modicon M340 avec EcoStruxure™ Control Expert - Modules d'E/S TOR - Manuel utilisateur |
E/S analogiques Modicon X80 |
Modicon M340 avec EcoStruxure™ Control Expert - Modules d'E/S analogiques - Manuel utilisateur |
BMX EHC 0800 |
Modicon M340 avec EcoStruxure™ Control Expert - Module de comptage BMX EHC 0800 - Manuel utilisateur |
BMX EHC 0200 |
Modicon M340 avec EcoStruxure™ Control Expert - Module de comptage BMX EHC 0200 - Manuel utilisateur |
BMX NOM 0200 |
Modicon M340 avec EcoStruxure™ Control Expert - Liaison série - Manuel utilisateur |
BMX ERT 1604T |
BMX ERT 1604T M340 ERT Module Manuel utilisateur |
