La page
Etat du scrutateur affiche des données en lecture seule décrivant l'état actuel du module de tête 140NOC78•00 dans sa fonction de scrutateur d'E/S.
Affichage de l'état du scrutateur
La partie supérieure de la page affiche les informations de diagnostic générales suivantes sur le scrutateur :

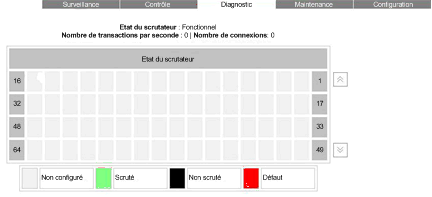

La page Web Etat du scrutateur se présente comme suit :
Dans la grille Etat du scrutateur, les couleurs qui apparaissent dans chaque bloc matérialisent les états suivants des équipements distants :
-
Le vert indique qu'un équipement est en cours de scrutation.
-
Le noir indique que le service Scrutation d'E/S de l'équipement a été désactivé intentionnellement.
-
Le gris signale un équipement non configuré.
-
Le rouge indique un équipement suspect.
NOTE : un indicateur vert dans la grille Etat du scrutateur peut rester vert même si le câble Ethernet d'un équipement scruté distant a été déconnecté. Ceci peut survenir si le timeout de validité de cet équipement est défini sur 0.
Pour éviter ce résultat et obtenir une valeur précise de la validité du service de scrutation d'E/S, configurez un timeout de validité compris entre 1 et 65 535 (par incréments de 1 ms).
La grille indique également le protocole utilisé pour communiquer avec l'équipement distant :
Pour afficher cette page, procédez comme suit :
|
Etape
|
Action
|
|
1
|
Dans la page Accueil, sélectionnez l'option du menu principal Diagnostic.
Résultat : la page Diagnostics s'ouvre.
|
|
2
|
Dans la partie gauche de la page Diagnostic, sélectionnez Ethernet → Etat du scrutateur.
|
|
3
|
Si nécessaire, entrez le mot de passe permettant d'accéder au serveur HTTP.
NOTE : le mot de passe par défaut est USER.
|
