Charge du processeur

Introduction

La page Web Charge du processeur permet d'afficher des données générées de façon dynamique sur l'utilisation de la bande passante du module de tête 140NOC78•00.

Affichage de la charge du processeur

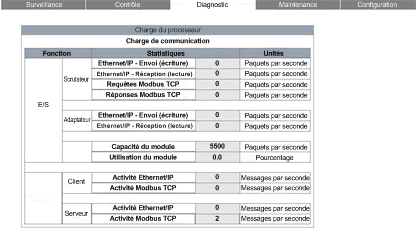

La page Charge du processeur se présente comme suit :

NOTE : La couleur d'arrière-plan des valeurs Utilisation du processeur et Utilisation du module varie en fonction du pourcentage d'utilisation. Si ce taux est :

entre 90 et 100 %, la couleur de fond est le ROUGE.
entre 80 et 89,99 %, la couleur de fond est le JAUNE.
entre 0 et 79,99 %, la couleur de fond est le GRIS.

Pour afficher cette page, procédez comme suit :

Etape	Action
1	Dans la page Accueil, sélectionnez l'option du menu principal Diagnostic. Résultat : la page Diagnostics s'ouvre.
2	Dans la partie gauche de la pageDiagnostics, sélectionnez Ethernet → Charge du processeur.
3	Si nécessaire, entrez le mot de passe permettant d'accéder au serveur HTTP. NOTE : le mot de passe par défaut est USER.

Paramètres de la charge du processeur

La page Charge du processeur affiche les paramètres suivants du module de communication :

Paramètre	Description
Charge du module :
Utilisation du processeur	Pourcentage de capacité du processeur du module de communication Ethernet utilisé par le niveau actuel d'activité de communication. La couleur de fond de la valeur varie en fonction du pourcentage d'utilisation.
E/S - Scrutateur :
EtherNet/IP - Envoi (écriture)	Nombre de paquets EtherNet/IP envoyés par le module depuis la dernière réinitialisation, en paquets/seconde.
EtherNet/IP - Réception (lecture)	Nombre de paquets EtherNet/IP reçus par le module depuis la dernière réinitialisation, en paquets/seconde.
Requêtes Modbus TCP	Nombre de requêtes Modbus TCP envoyées par le module depuis la dernière réinitialisation, en paquets/seconde.
Réponses Modbus TCP	Nombre de réponses Modbus TCP reçues par le module depuis la dernière réinitialisation, en paquets/seconde.
E/S - Adaptateur :
EtherNet/IP - Envoi (écriture)	Nombre de paquets EtherNet/IP envoyés par le module dans le rôle d'esclave local depuis la dernière réinitialisation, en paquets/seconde.
EtherNet/IP - Réception (lecture)	Nombre de paquets EtherNet/IP reçus par le module dans le rôle d'esclave local depuis la dernière réinitialisation, en paquets/seconde.
E/S - Module
Capacité du module	Nombre maximum de paquets que peut gérer le module, en paquets par seconde.
Utilisation du module	Pourcentage de capacité du module de communication utilisé par l'application. La couleur de fond de la valeur varie en fonction du pourcentage d'utilisation.
Messagerie - Client :
Activité EtherNet/IP	Nombre de messages d'E/S envoyés par le module en utilisant le protocole EtherNet/IP depuis la dernière réinitialisation, en paquets/seconde.
Activité Modbus TCP	Nombre de messages d'E/S envoyés par le module en utilisant le protocole Modbus TCP depuis la dernière réinitialisation, en paquets/seconde.
Messagerie - Serveur :
Activité EtherNet/IP	Nombre de messages d'E/S reçus par le module en utilisant le protocole EtherNet/IP depuis la dernière réinitialisation, en paquets/seconde.
Activité Modbus TCP	Nombre de messages d'E/S reçus par le module en utilisant le protocole Modbus TCP depuis la dernière réinitialisation, en paquets/seconde.
