Propriétés de voie - Page Commutateur

Description

Utilisez l'onglet Commutateur de la page Commutateur pour :

activer ou désactiver chacun des 4 ports Ethernet du module de tête 140NOC78•00,
afficher et modifier le débit en bauds de chaque port, ce qui inclut :
- la vitesse de transmission

  – et –
- le mode duplex.

NOTE : Le module de communication Ethernet prend en charge uniquement le type de trame Ethernet II.

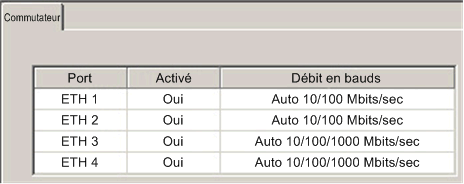

La page Commutateur se présente comme suit :

Pour afficher cette page, sélectionnez le nœud Propriétés de voie → Commutateur dans l'arborescence de navigation à gauche de l'éditeur d'équipement. Cliquez ensuite sur l'onglet Commutateur.

NOTE : pour plus d'informations sur la modification des propriétés, reportez-vous à la rubrique Configuration des propriétés dans l'Editeur d'équipement.

Propriétés

Cette page présente les propriétés suivantes :

Nom	Description
Port	(lecture seule) Numéro du port Ethernet : 1...4.
Activé	Etat actif du port : Oui = activé Non = désactivé
Débit en bauds	Vitesse de transmission et mode duplex du réseau. Valeurs possibles : Auto 10/100 Mbits/s (valeur par défaut) 100 Mbits/sec semi-duplex 100 Mbits/sec duplex intégral 10 Mbits/sec semi-duplex 10 Mbits/sec duplex intégral Pour ETH 3 et ETH 4 : Auto 10/100/1000 Mbits/s (valeur par défaut) 1000 Mbits/sec semi-duplex 1000 Mbits/sec duplex intégral NOTE : Schneider Electric recommande les paramètres par défaut. Ce paramètre permet aux équipements connectés d'effectuer une négociation automatique et de déterminer la vitesse de transmission et le mode duplex communs les plus rapides.
