Création ou mise à jour de types de données dérivés
Une fois que vous avez effectué des modifications dans l'
Editeur d'équipement, l'étape suivante consiste à laisser Control Expert créer les objets de programme nécessaires à la conception du réseau, sous forme de variables et de types de données dérivés (). A cet effet, procédez comme suit :
|
Etape
|
Action
|
|
1
|
Dans le Navigateur de projet, naviguez jusqu'au module de communication et sélectionnez-le.
|
|
2
|
Procédez au choix comme suit :
-
cliquez avec le bouton droit, puis sélectionnez Ouvrir dans le menu contextuel.
– ou –
-
dans le menu Edition, sélectionnez Ouvrir.

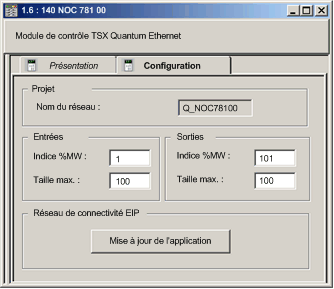

Résultat : la page Configuration du module de communication Ethernet s'ouvre :
|
|
3
|
Cliquez sur le bouton Actualiser l'application.
NOTE :
-
chaque fois que vous utilisez l'Editeur d'équipement pour modifier votre projet Control Expert, revenez sur cet écran et cliquez sur le bouton Mise à jour de l'application pour enregistrer vos modifications.
-
Control Expert met à jour les DDTs et les variables (par ajout, modification ou suppression des DDTs et des variables générés précédemment) chaque fois que vous cliquez sur le bouton Actualiser l'application.
|
|
4
|
Cliquez sur OK.

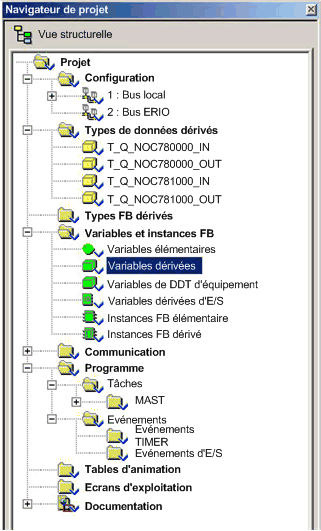

Résultat : Le Navigateur de projet affiche les types de données dérivés nouveaux ou modifiés :
|
