Service de détection de bus de terrain

A propos de nous
Introduction
Le service de détection de bus de terrain permet de détecter des équipements du réseau de contrôle situés sur une voie locale, ainsi que de les ajouter à votre application Control Expert. Le bus de terrain n'est disponible que si le DTM du module de communication Ethernet est connecté à son équipement physique.
Seuls les équipements de premier niveau sous le DTM de communication sont détectés.
Détection de bus de terrain
Les résultats du processus de scrutation sont comparés aux DTM enregistrés dans le catalogue de DTM de l'ordinateur. Si une correspondance est trouvée dans le catalogue de DTM pour un équipement scruté, les résultats mentionnent le type de correspondance (qui indique le niveau de précision de la correspondance).
Les trois types de correspondance disponibles sont les suivants :
La procédure ci-dessous explique comment utiliser le service de détection de bus de terrain :
Etape
Action
1
Dans le Navigateur de DTM, sélectionnez un DTM approprié.
2
Cliquez avec le bouton droit et sélectionnez Découverte de bus de terrain dans le menu contextuel.
Résultat : La boîte de dialogue Détection de bus de terrain s'affiche :
3
Si nécessaire, sélectionnez une voie et un protocole :
  • si le DTM a plusieurs voies ;
  • si la voie prend en charge plusieurs protocoles.
4
Cliquez sur OK.
Résultat : le service commence à détecter des équipements sur la voie sélectionnée.
NOTE : le service de détection de bus de terrain limite sa recherche à la plage d'adresses IP préconfigurée pour la voie sélectionnée dans la page Propriétés de voie.
5
Si au moins un équipement correspondant est trouvé, la boîte de dialogue Détection de bus de terrain affiche la liste des équipements scrutés.
6
Utilisez les commandes de la boîte de dialogue Détection de bus de terrain pour sélectionner les équipements à ajouter dans votre application Control Expert.
7
Après avoir sélectionné tous les équipements que vous souhaitez ajouter dans la boîte de dialogue Détection de bus de terrain, cliquez sur OK.
8
Si le processus de détection de bus de terrain a trouvé un ou plusieurs équipements dont l'adresse IP est déjà utilisée dans le projet, un message vous demande si vous souhaitez continuer et remplacer le ou les équipements de projet existants. Cliquez sur Oui et passez à l'étape 9 ci-dessous, ou sur Non pour annuler la détection automatique du bus de terrain.
9

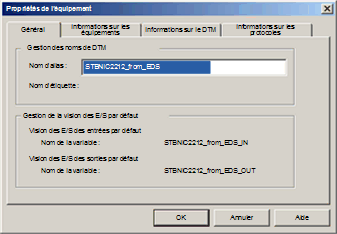

La boîte de dialogue ci-dessous s'affiche et indique le nom par défaut du premier équipement détecté à ajouter :
Dans la page Général de cette boîte de dialogue, entrez le Nom d'alias de l'équipement à ajouter, puis cliquez sur OK.
Résultat : La boîte de dialogue se ferme, puis se rouvre si un autre équipement doit être ajouté à l'application.
10
Répétez l'étape 9 pour chaque équipement supplémentaire détecté.
11
Une fois tous les équipements ajoutés à l'application, configurez chacun d'entre eux pour qu'ils fonctionnent dans l'application. Pour ce faire, procédez comme suit :
  • Déconnectez le module de communication Ethernet de son DTM. Dans le Navigateur de DTM, sélectionnez le module de communication Ethernet, puis sélectionnez Edition → Déconnecter.
  • Dans les DTM, configurez les nouvelles propriétés du module de communication Ethernet et du nouvel équipement distant ajouté.
Boîte de dialogue Détection de bus de terrain

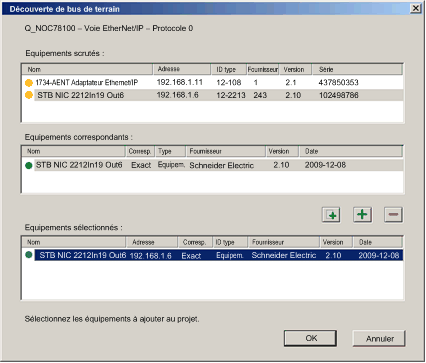

Si au moins un équipement correspondant est trouvé, la boîte de dialogue Détection de bus de terrain affiche la liste des équipements scrutés et correspondants. Sélectionnez les équipements correspondants à créer dans le projet Control Expert (lequel s'affiche ensuite dans la liste Equipements sélectionnés) :
Cette boîte de dialogue contient 3 listes :
Liste
Contenu
Equipements scrutés
Tous les équipements (correspondants et non) détectés pendant la scrutation.
Equipements correspondants
Les DTM correspondants à l'équipement sélectionné dans la liste Equipements scrutés et trouvés dans le catalogue de DTM de la station de travail.
Chaque fois qu'un équipement scruté est sélectionné dans la liste Equipements scrutés, la liste Equipements correspondants est mise à jour et affiche les DTM d'équipement correspondants trouvés pour l'équipement scruté.
Le processus de correspondance peut proposer un ou plusieurs équipements correspondants pour un équipement scruté. Dans ce cas, un seul DTM a été détecté pour l'équipement scruté sélectionné.
Equipements sélectionnés
Cette liste affiche les DTM d'équipement qui ont été sélectionnés dans la liste Equipements correspondants, qui seront ajoutés au projet Control Expert.
Ces listes utilisent les icônes de couleur suivantes :
Couleur
Signification
vert
L'équipement a été sélectionné.
jaune
L'équipement a une correspondance.
rouge
L'équipement n'a pas de correspondance.
noir
Informations sur l'adresse de l'équipement scruté :
  • Dans la liste Equipements scrutés, l'équipement a une adresse identique à l'un des DTM dans le projet Control Expert.
  • Dans la liste Equipements correspondants, une adresse identique à l'un des DTM dans le projet Control Expert est attribuée à l'équipement.
NOTE : Une icône peut avoir 2 couleurs. Par exemple, une recherche peut détecter un équipement avec :
  • un DTM correspondant
    – et –
  • une adresse IP identique à celle d'un équipement déjà ajouté dans l'application Control Expert.
Dans ce cas, l'icône en regard de l'équipement détecté est :
  • jaune et noire avant sa sélection
    – et –
  • mi-verte mi-noire, après sa sélection.
Cette boîte de dialogue contient 5 boutons :
Bouton
Opération effectuée
Ajouter tout
Ajouter automatiquement à la liste Equipements sélectionnés le DTM d'équipement correspondant (selon les types de correspondance indiqués ci-dessus) à chaque équipement trouvé de la liste Equipements correspondants.
Ajouter un
Ajoute le DTM d'équipement correspondant, sélectionné dans la liste Equipements correspondants.
Supprimer
Supprime un ou plusieurs équipements de la liste Equipements sélectionnés.
OK
Insère les DTM d'équipement figurant dans la liste Equipements sélectionnés dans le projet Control Expert.
Si la liste Equipements sélectionnés contient un ou plusieurs équipements ayant la même adresse dans le projet Control Expert, un message vous demande si vous souhaitez poursuivre.
Si vous cliquez sur OK, tous les équipements du projet Control Expert ayant des adresses identiques aux équipements sélectionnés sont supprimés et remplacés par les DTM sélectionnés dans la liste Equipements sélectionnés.
Annuler
Annule la détection de bus de terrain. Les 3 listes sont effacées.
