Utilisez l'éditeur d'équipement pour afficher et configurer les modules de communication Ethernet et les équipements distants. Les ensembles de propriétés affichables ou configurables dépendent :
Affichage des propriétés du module de communication Ethernet

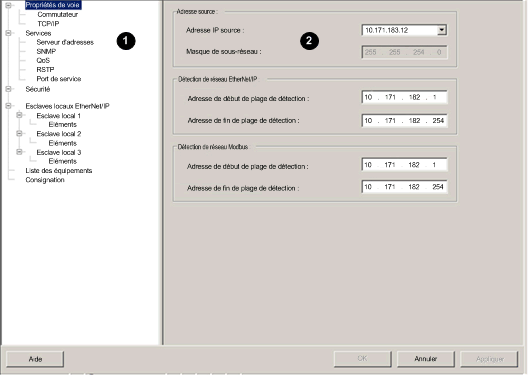

Lorsque vous ouvrez le module de communication Ethernet dans le Navigateur de DTM, le volet gauche (1) de l'éditeur d'équipement affiche une arborescence contenant les groupes de propriétés configurables pour le module de communication. Cliquez sur un nœud de cette arborescence pour afficher une ou plusieurs pages de propriétés du module correspondant au groupe sélectionné dans le volet droit (2).
L'éditeur d'équipement affiche une icône en regard d'un grand nombre de propriétés de l'équipement. Les trois icônes ci-dessous s'affichent :
|
Icône
|
Propriété
|
|
|
Lecture seule
La valeur de la propriété ne peut pas être modifiée dans cette page.
|
|
|
Lecture-écriture
La valeur de la propriété peut être modifiée dans cette page.
|
|
|
Propriété de protocole de communication de niveau expert, qui ne s'affiche que lorsque le mode Etendu est activé. |
Affichage des définitions de propriété

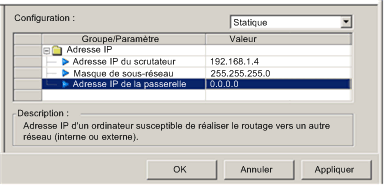

De nombreuses pages de configuration des propriétés affichent à l'écran une définition de la propriété que vous modifiez. Pour afficher la définition d'une propriété dans la section Description de la page, sélectionnez cette propriété dans la liste. L'écran ci-dessous affiche une description de la propriété Adresse IP de la passerelle.
NOTE : la page affichée ci-dessus est accessible en ouvrant un module de communication Ethernet dans l'éditeur d'équipement et en sélectionnant Propriétés de voie → TCP/IP dans l'arborescence de navigation.
