Navigateur de DTM

Présentation

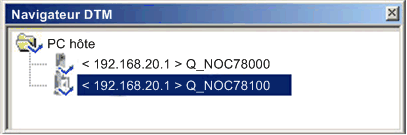

Le Navigateur de DTM affiche une liste hiérarchique des qui ont été ajoutés à votre projet Control Expert, sous forme de nœuds dans une arborescence de connectivité. Chaque nœud DTM représente un module ou un équipement réel de votre réseau Ethernet.

Types de nœud

Il existe 3 types de nœud DTM :

Communication DTMs :
- Tout DTM de communication peut être raccordé directement au nœud racine (PC hôte) et est au premier niveau.
- Un DTM de communication peut prendre en charge des DTMs de passerelle ou des DTMs d'équipement en tant qu'enfants si leurs protocoles sont compatibles.
Passerelle DTM:
- Un DTM de passerelle peut prendre en charge d'autres DTMs de passerelle ou des DTMs d'équipement en tant qu'enfants si leurs protocoles sont compatibles.
DTM d'équipement :
- Un DTM d'équipement ne prend pas en charge les DTMs enfants.

Noms de nœud

Un nom par défaut est attribué à chaque DTM inséré dans le navigateur. Le nom par défaut se compose des éléments suivants :

<voie : adresse> nom de l'équipement

Où :

Elément	Description
Voie	Il s'agit du nom du support de communication de la voie à laquelle l'équipement est connecté. Ce nom est lu à partir du DTM et défini par le fournisseur de l'équipement. Exemple : EtherNet/IP, Modbus
Adresse	Adresse de bus de l'équipement, qui peut être : le point de connexion au réseau de sa passerelle parent, le numéro d'emplacement dans le bus interne parent de l'équipement modulaire. Exemple : adresse IP de l'équipement
Nom d'équipement	Le nom par défaut est déterminé par le fournisseur dans le DTM de l'équipement, mais il peut être modifié par l'utilisateur.

Etat du nœud

Le Navigateur de DTM affiche l'état de chaque nœud DTM dans l'arborescence de connectivité, comme suit :

Etat	Description
Généré/Non généré	Une coche bleue affichée sur l'icône d'un équipement indique qu'un nœud, ou l'un de ses sous-nœuds, n'est pas généré. Une propriété du nœud a été modifiée et les informations enregistrées sur l'équipement physique ne sont plus cohérentes avec le projet local.
Connecté/Déconnecté	Un DTM connecté est signalé par du texte en gras. Un DTM déconnecté s'affiche en texte normal. NOTE : La connexion d'un DTM à son équipement physique connecte automatiquement tous les nœuds parents de niveau supérieur jusqu'au nœud racine. La déconnexion d'un DTM de son équipement physique déconnecte automatiquement tous ses nœuds enfants de niveau inférieur. NOTE : La connexion ou la déconnexion entre un DTM et son équipement n'entraîne pas la connexion ou la déconnexion entre Control Expert et l'automate (PLC). La connexion et la déconnexion des DTMs est possible lorsque Control Expert est en ligne ou hors ligne.
Installé/Non installé	Une rouge affichée sur l'icône d'un équipement indique que le DTM de cet équipement n'est pas installé sur le PC.

Gestion des nœuds non valides

Comme indiqué ci-dessus, un symbole

rouge sur un nœud indique que le DTM de ce nœud n'est pas installé sur le PC. Pour corriger cette situation, cliquez avec le bouton droit sur le nœud pour afficher un menu contextuel contenant les deux commandes suivantes :

Commande	Description
Supprimer	Cette commande supprime le nœud sélectionné (et ses sous-nœuds) dans le Navigateur de DTM.

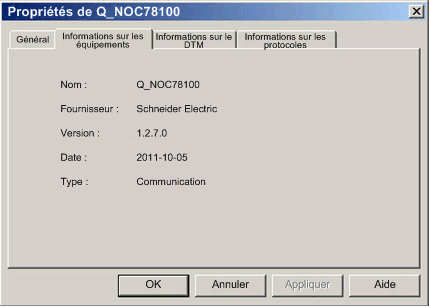

Propriétés	Cette commande affiche la boîte de dialogue ci-dessous, qui permet d'identifier le nom du DTM manquant :

NOTE : Après avoir installé le DTM, rouvrez l'application Control Expert.
