Présentation
L'outil de configuration Ethernet présente les deux vues suivantes :
Connexion et déconnexion du DTM de l'équipement ou du module
Un DTM d'équipement ou de module peut être connecté à ou déconnecté de l'équipement ou du module physique.
Lorsqu'un équipement et son DTM sont...
Vous pouvez utiliser l'outil de configuration Ethernet pour...
Connecté
Surveiller et diagnostiquer le fonctionnement en temps réel de l'équipement ou du module
Déconnecté
Configurer un module de communication ou un équipement distant en modifiant ses propriétés
NOTE : Veillez à faire la distinction entre :
  • connecter et déconnecter un DTM et l'équipement physique associé en utilisant les commandes du Navigateur de DTM, et
  • placer Control Expert en mode connecté ou local en utilisant les commandes du menu Automate de Control Expert.
Vous pouvez connecter un DTM à, ou déconnecter un DTM d'un équipement ou d'un module en utilisant le menu contextuel du Navigateur de DTM. Le Navigateur de DTM indique la relation existant entre le DTM et le module ou l'équipement distant : un DTM connecté est affiché en gras, alors qu'un DTM déconnecté est affiché en texte normal.
Pour connecter un DTM à, ou déconnecter un DTM de son module ou de son équipement associé, procédez comme suit :
Etape
Action
1
Dans le Navigateur de DTM, sélectionnez le DTM auquel vous souhaitez connecter le module de communication ou l'équipement distant physique ou dont vous souhaitez le déconnecter.
NOTE : Si le nom du module ou de l'équipement s'affiche en :
  • gras, il est connecté et seule la commande Déconnecter est active
  • texte normal, il est déconnecté et seule la commande Connecter est active
2
Cliquez avec le bouton droit de la souris. Un menu contextuel s'affiche.
3
Sélectionnez l'une des commandes suivantes :
  • Connecter
  • Déconnecter
NOTE : Les commandes Connecter et Déconnecter apparaissent également dans le menu Edition de Control Expert.
Editeur d'équipement
Utilisez l'éditeur d'équipement pour afficher et configurer les propriétés de l'équipement. Les propriétés que vous pouvez afficher ou modifier dépendent de l'équipement sélectionné dans le Navigateur de DTM, selon que Control Expert fonctionne en mode Etendu ou non.
Lorsque le module de communication et son DTM sont...
L'éditeur d'équipement s'ouvre en mode...
Connecté
Lecture/écriture
Déconnecté
lecture seule

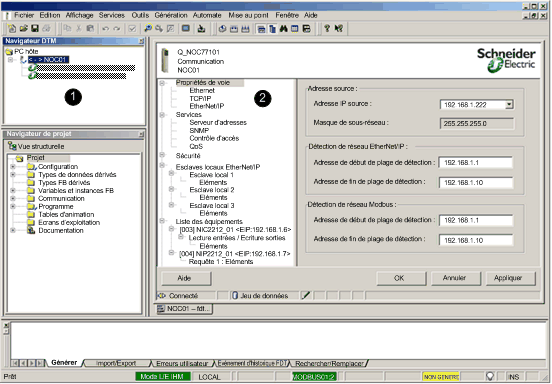

L'éditeur d'équipement se présente comme ci-dessous :
1
Navigateur de DTM
2
Editeur d'équipement
Consultez la rubrique Editeur d'équipement de ce fichier d'aide pour plus d'informations sur son utilisation.
Accédez à l'éditeur d'équipement à partir du Navigateur de DTM. Le cas échéant, il se peut que vous deviez d'abord déconnecter le module de communication Ethernet de son DTM.
Etape
Action
1
(le cas échéant) Dans le Navigateur de DTM, sélectionnez le module de communication Ethernet et cliquez avec le bouton droit de la souris, puis sélectionnez Déconnecter dans le menu contextuel.
2
Dans le Navigateur de DTM, sélectionnez de nouveau le nœud du module de communication Ethernet et cliquez avec le bouton droit de la souris. Le même menu contextuel apparaît.
3
Dans le menu contextuel, choisissez menu Equipement → Configuration. L'Editeur d'équipement s'affiche.

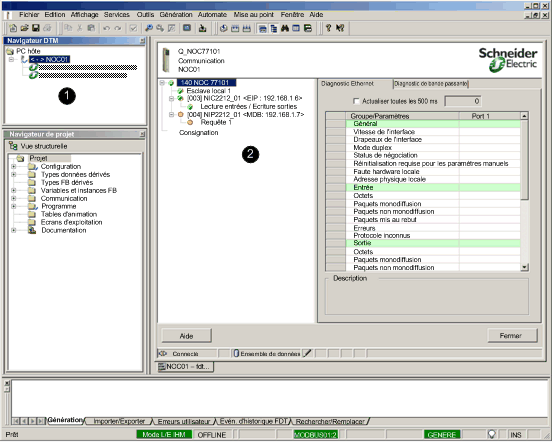

Fenêtre Diagnostic
Utilisez la fenêtre Diagnostic pour afficher :
La fenêtre Diagnostic ne s'affiche que lorsque le module de communication est connecté à son DTM.
1
Navigateur de DTM
2
Fenêtre Diagnostic
Consultez la rubrique Fenêtre Diagnostic de ce fichier d'aide pour plus d'informations sur son utilisation.
Accédez à la fenêtre Diagnostic à partir du Navigateur de DTM. Il se peut que vous deviez d'abord connecter le module de communication Ethernet à son DTM.
Etape
Action
1
(le cas échéant) Dans le Navigateur de DTM, sélectionnez le module de communication Ethernet et cliquez avec le bouton droit de la souris, puis sélectionnez Connecter dans le menu contextuel.
2
Dans le Navigateur de DTM, sélectionnez de nouveau le nœud du module de communication Ethernet et cliquez avec le bouton droit de la souris. Le même menu contextuel apparaît.
3
Dans le menu contextuel, choisissez menu Equipement → Diagnostics. La fenêtre Diagnostic s'ouvre.
