Alarme sur écart

Signification

Cette fonction surveille les modifications apportées à l'écart entre la mesure (PV) et la consigne (SP) en comparant ces 2 valeurs aux 2 seuils (seuil d'écart élevé et seuil d'écart bas).

Ces alarmes sont contrôlées par une hystérésis fixe de 1 % de la taille réelle de la boucle.

NOTE : Les valeurs de seuil doivent être supérieures à l'hystérésis (1%), sinon les alarmes seront toujours actives.

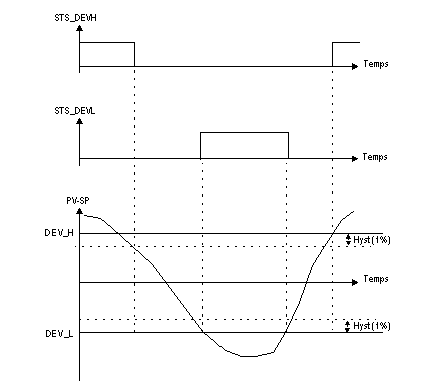

Schéma de la fonction Alarme sur écart :

Paramètre

Paramètres d'entrée :

Paramètres	Symbole	Type	Seuils	Valeur par défaut	R/W
Mesure	PV	REAL	-3.4E38 / 3.4E38	/	R
Valeur de consigne	SP	REAL	-3.4E38 / 3.4E38	/	R

Paramètres internes :

Paramètres	Symbole	Type	Seuils	Valeur par défaut	R/W
Seuil d'écart élevé	DEV_H	REAL	0.0 / 3.4E38	5.0	R/W
Seuil d'écart bas	DEV_L	REAL	-3.4E38 / 0.0	-5.0	R/W

Paramètres de sortie :

Paramètres	Symbole	Type	Seuils	Valeur par défaut	R/W
Limite supérieure	STS_DEVH	EBOOL	/	/	R
Limite inférieure	STS_DEVL	EBOOL	/	/	R
Ou alarmes (*)	STS_ALARMS	EBOOL	/	/	R

NOTE : (*) Ou alarmes = Bit logique Ou sur des alarmes de niveau et des alarmes sur écart.

Surveillance de l'opération

La surveillance des paramètres est intégrée dans la gestion des erreurs de la branche de mesure.
