Mise à l'échelle

Signification

Cette fonction permet de modifier l'échelle de la valeur numérique de l'entrée Anticipation vitesse.

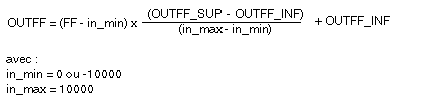

La fonction Mise à l'échelle réalise la fonction de transfert suivante :

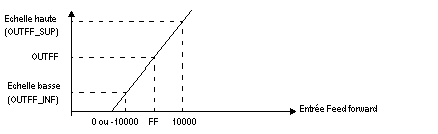

Valeur d'Anticipation vitesse :

Paramètres

Paramètre d'entrée :

Paramètres	Symbole	Type	Seuils	Valeur par défaut	R/W
Entrée Anticipation vitesse	/	%IW %MW	-32768 / 32767	/	R

Paramètres internes :

Paramètres	Symbole	Type	Seuils	Valeur par défaut	R/W
Echelle inférieure	OUT_FF_INF	REAL	-3.4E38 / 3.4E38	0.0	R/W
Echelle supérieure	OUT_FF_SUP	REAL	-3.4E38 / 3.4E38	100.0	R/W

Paramètre de sortie :

Paramètres	Symbole	Type	Seuils	Valeur par défaut	R/W
Valeur d'Anticipation vitesse	OUT_FF	REAL	-3.4E38 / 3.4E38	/	R/W

Surveillance de l'opération

La surveillance des paramètres de cette fonction est intégrée dans la gestion des erreurs de la branche d'anticipation vitesse.

Il n'existe aucune surveillance de l'ordre des paramètres de mise à l'échelle. La valeur de la limite inférieure peut être supérieure à celle de la limite supérieure.
