Limiteur de consigne

Signification

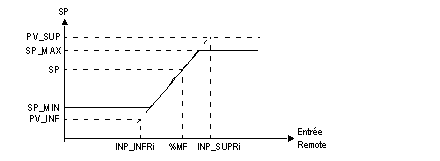

Lorsque cette fonction est activée, la mise à l'échelle est réalisée uniquement dans les limites de la plage définie par les paramètres SP_MIN et SP_MAX. Si cette fonction n'est pas activée, la valeur de consigne est limitée aux échelles physiques de la boucle de régulation.

L'intervalle (SP_MIN / SP_MAX) doit être compris dans l'intervalle (PV_INF / PV_SUP).

L'intervalle [SP_MIN / SP_MAX] doit être compris dans l'intervalle (PV_INF / PV_SUP).

Paramètre

Paramètre d'entrée :

Paramètres	Symbole	Type	Seuils	Valeur par défaut	R/W
Valeur de consigne	SP	REAL	-3.4E38 / 3.4E38	/	R

Paramètres internes :

Paramètre	Symbole	Type	Seuils	Valeur par défaut	R/W
Limite basse de consigne	SP_MIN	REAL	-3.4E38 / 3.4E38	0.0	R/W
Limite élevée de consigne	SP_MAX	REAL	-3.4E38 / 3.4E38	100.0	R/W

Paramètre de sortie :

Paramètres	Symbole	Type	Seuils	Valeur par défaut	R/W
Valeur de consigne	SP	REAL	-3.4E38 / 3.4E38	/	R

Surveillance de l'opération

La surveillance des paramètres de cette fonction est intégrée dans la gestion des erreurs de la branche des consignes.

Si SP_MIN >= SP_MAX, SP_MIN < PV_INF ou SP_MAX > PV_SUP, la sortie de consigne reste inchangée et un bit est défini sur l'état 1 dans les mots d'état.
