Mise à l'échelle

Signification

Cette fonction permet d'émettre une valeur de consigne dans l'échelle de mesure définie par PV_INF et PV_SUP (paramètres de boucle).

Elle prend en compte la plage d'entrée de la consigne (INP_INFRi, INP_SUPRi) et est appliquée aux consignes Distante 1 et Distante 2.

La fonction de mise à l'échelle réalise le c alcul suivant :

Cette fonction est optionnelle et peut être utilisée pour suivre deux boucles (pour mettre en cascade deux boucles process, par exemple).

En l'absence de cette fonction : INP_INFRi = PV_INF et INP_SUPRi = PV_SUP.

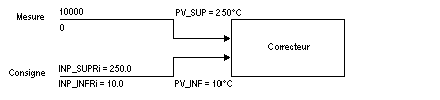

Synoptique fonctionnel de la fonction Mise à l'échelle :

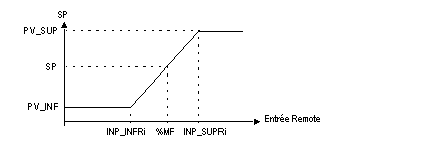

Modification de la consigne selon l'entrée de consigne Distante

Paramètres

Paramètre d'entrée :

Paramètres	Symbole	Type	Seuils	Valeur par défaut	R/W
Entrée consigne	/	%MFi	-3.4E38 / 3.4E38	/	R/W

Paramètres internes :

Paramètres	Symbole	Type	Seuils	Valeur par défaut	R/W
Echelle d'entrée basse	INP_INFRi	REAL	-3.4E38 / 3.4E38	0.0	R/W
Echelle d'entrée élevée	INP_SUPRi	REAL	-3.4E38 / 3.4E38	100.0	R/W

Paramètre de sortie :

Paramètres	Symbole	Type	Seuils	Valeur par défaut	R/W
Valeur de consigne	SP	REAL	-3.4E38 / 3.4E38	/	R

Surveillance de l'opération

La surveillance des paramètres de cette fonction est intégrée dans la gestion des erreurs de la branche des consignes.
