Filtrage de premier ordre

Signification

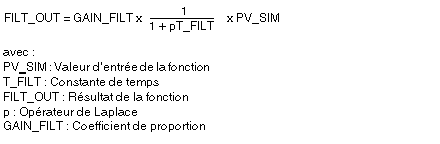

Cette fonction filtre le premier ordre à l'aide d'une constante de temps T. La fonction de transfert de filtre est la suivante :

Ce filtre de premier ordre est appliqué directement à la mesure d'entrée.

Paramètres de fonction

Paramètre d'entrée :

Paramètre	Symbole	Type	Seuils	Valeur par défaut	R/W
Entrée activée	PV_SIM	INT	-32768 / 32767	0	R/W

Paramètres internes :

Paramètres	Symbole	Type	Seuils	Valeur par défaut	R/W
Temps de filtrage (ms)	T_FILT	REAL	0.0 / 3.4E38	0.0	R/W
Gain	GAIN_FILT	REAL	-3.4E38 / 3.4E38	1.0	R/W

Paramètre de sortie :

Paramètres	Symbole	Type	Seuils	Valeur par défaut	R/W
Valeur de sortie	FILT_OUT	REAL	-3.4 E38 / 3.4E38	/	R

NOTE : Si la fonction n'est pas sélectionnée, la valeur de sortie du filtre est la même que la valeur d'entrée.

Surveillance de l'opération

La surveillance des paramètres de cette fonction est intégrée dans la gestion des erreurs de la branche de mesure. Si la constante de temps est négative, sa valeur est définie sur 0,0.
