Description
La fonction « format d'entrée » est uniquement utilisée avec des mesures standard. Elle fournit la valeur brute de l'entrée analogique de boucle. Pour cela, vous devez configurer le format conformément au type de voie d'entrée analogique.
Deux formats de plage sont disponibles :
Adresse de l'entrée de mesure
Vous devez définir l'adresse d'entrée de mesure dans l'écran de configuration de régulation Control Expert. Dans le cas d'une mesure standard, l'adresse est soit un mot d'entrée %IW, soit un mot interne %MW.

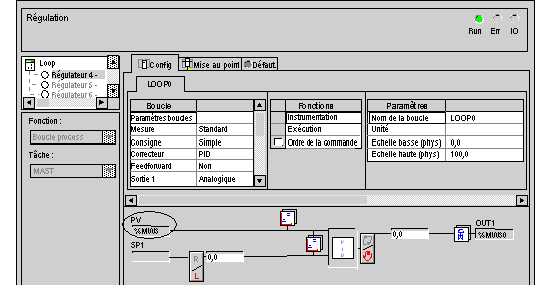

L'adresse de l'entrée est entrée dans la section graphique de l'écran :
Paramètres des fonctions
Paramètre d'entrée :
Paramètre
Symbole
Type
Valeurs limites
Valeur par défaut
R/W
Entrée de mesure
/
%IW
%MW
-32 768/32 767
/
R
Paramètre interne :
Paramètre
Symbole
Type
Valeurs limites
Valeur par défaut
R/W
Plage
PV_UNI_BIP
Bit %KW
/
0 (unipolaire)
R
Paramètre de sortie :
Paramètre
Symbole
Type
Valeurs limites
Valeur par défaut
R/W
Entrée activée
PV_SIM
INT
-32 768/32 767
0
R/W
Surveillance de l'opération
Si vous oubliez d'entrer l'adresse d'entrée, le logiciel lit automatiquement dans la valeur de simulation. Cette valeur est initialement définie sur 0.
Lors de l'utilisation d'une mesure externe
En cas de mesure externe, la fonction « format d'entrée » n'est pas requise car la valeur est déjà un entier. Cette entrée est alors transférée dans la variable flottante (PV) de la mesure en entrant dans le régulateur.
