Les programmateurs de consignes possèdent leur propre écran de mise au point En mode En ligne, ils ont accès à tous les services de reconfiguration et de sauvegarde de données disponibles.
NOTE : Toute reconfiguration en mode En ligne empêche immédiatement le programmateur de consignes de fonctionner.

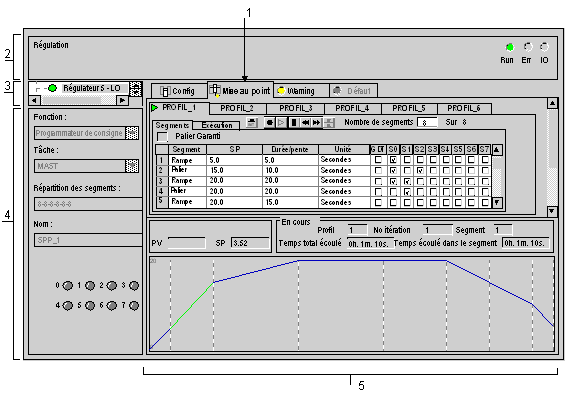

La figure suivante représente un programmateur de consignes en mode Mise au point
Principe de fonctionnement
L'exécution du profil est affichée de façon dynamique. Les informations suivantes sont fournies :
-
Nombre de segments courants (SEG_OUT),
-
Nombre d'itérations courantes (CUR_ITER),
-
Temps d'exécution du segment courant (TIME_SEG),
-
Temps total (TIME_TOTAL).
Remarques sur le fonctionnement
-
Les temps TIME_SEG et TIME_TOTAL changent même si le profil est gelé.
-
L'état des sorties de contrôle est directement affiché dans la zone voie.
-
Vous pouvez contrôler chaque profil directement à partir du bouton de commande situé sur l'onglet.
-
Lorsque le profil est gelé, les valeurs de la consigne SP (%MFr.m.c.20) et les sorties de contrôle STR0 to STR7 (%MWr.m.c.3.0 to %MWr.m.c.3.7) ne sont pas mises à jour durant l'exécution des commandes SUIVANT et PRECEDENT. Elles sont rafraîchies dès que le profil n'est plus gelé.
-
Ni la valeur de la consigne cible (SPi), ni la durée du segment courant ne peuvent être modifiées.
