Ce type de branche contient uniquement la fonction ON OFF avec 2 ou 3 états selon la sélection. Il est disponible dans les boucles process et dans les 3 boucles uniques. Lorsque ce type de branche est sélectionné, il n'y a pas de branche de sortie ou de branche Feed forward.
La sortie du régulateur est copiée dans le bit d'état STS_RAISE1 pour le régulateur ON OFF 2 états et aussi dans le bit d'état STS_LOWER1 pour le régulateur ON OFF 3 états.
Les variables internes sont mises à jour en reconnaissant la valeur précédente de la commande.
Schéma fonctionnel du régulateur 2 états.
Schéma fonctionnel de la branche avec un régulateur ON OFF 2 états.
Schéma fonctionnel du régulateur 3 états.

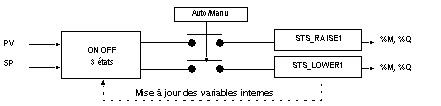

Schéma fonctionnel de la branche avec un régulateur ON OFF 3 états.
