Introduction

NOTE : Les différents champs peuvent se voir affecter des paramètres.

Onglet : Variables

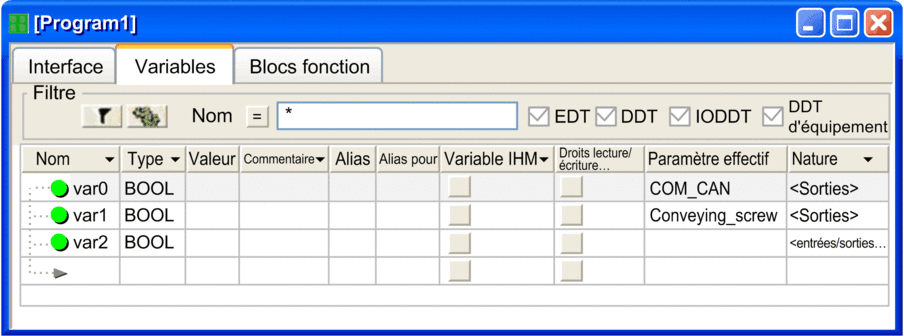

L'onglet Variables permet de gérer l'ensemble des variables contenues dans l'unité de programme :

Description :

Elément

Description

Filtre

Bouton

Cliquez sur ce bouton pour mettre l'affichage à jour en fonction du critère de filtrage défini dans le champ Nom.

Bouton

Cliquez sur ce bouton pour ouvrir une boîte de dialogue permettant de définir les filtres.

Bouton

Cliquez sur ce bouton pour inverser le filtre. Le bouton passe de = à <> et vice-versa.

Nom

Colonne dans laquelle vous indiquez le nom (symbole) de la variable à afficher. Vous pouvez pour cela utiliser les caractères spéciaux (* ou ?).

EDT

Affiche les variables avec des types de données élémentaires.

DDT

Affiche les variables avec des types de données dérivés.

IODDT

Affiche les variables avec des types de données dérivés (DDT) concernant les entrées/sorties.

Device DDT

Affiche les variables avec des types de données dérivés d'équipement.

Propriétés

Nom

Colonne dans laquelle vous indiquez le nom (symbole) de la variable

Type

Colonne dans laquelle vous choisissez le type de variable

Valeur

Colonne dans laquelle vous initialisez la variable

Commentaire

Colonne dans laquelle vous saisissez le commentaire sur la variable

Alias

Colonne dans laquelle vous modifiez le nom de la variable. Valable uniquement pour les variables de type <privé>.

Alias pour

Colonne dans laquelle vous saisissez le chemin complet de la variable

Variable IHM

Colonne dans laquelle vous vérifiez si la variable est intégrée au dictionnaire de données

Droits lecture/écriture (R/W) de la variable référencée

Colonne dans laquelle vous définissez les droits d'accès pour une variable de type référence

Paramètre effectif

Colonne dans laquelle vous affectez une variable au paramètre de l'unité de programme

Nature

Colonne dans laquelle vous définissez la nature de la variable de l'unité de programme

Les propriétés ci-dessus sont celles affichées par défaut. Pour obtenir des informations sur les propriétés personnalisées, consultez la section Configuration des colonnes de l'éditeur de données.

NOTE : Pour plus d'informations, consultez le chapitre Gestion des variables de l'unité de programme.

Onglet : Blocs fonction

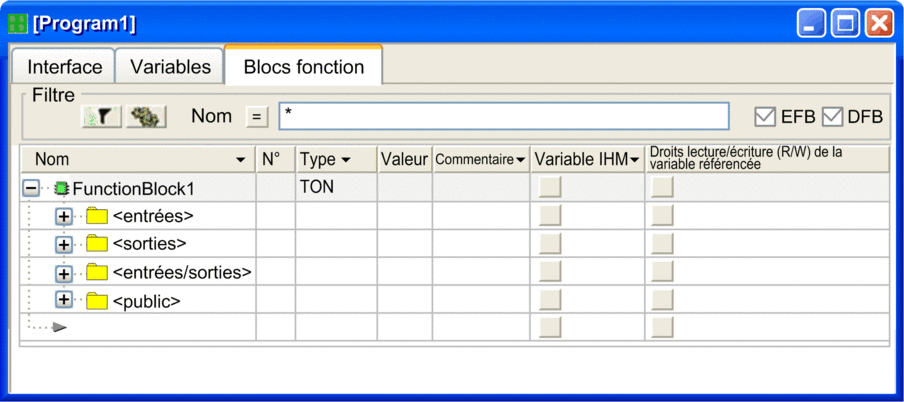

L'onglet Blocs fonction permet de gérer les blocs fonction élémentaires et dérivés utilisés dans les sections de l'unité de programme :

Description :

Elément

Description

Filtre

Bouton

Cliquez sur ce bouton pour mettre l'affichage à jour en fonction du critère de filtrage défini dans le champ Nom.

Bouton

Cliquez sur ce bouton pour ouvrir une boîte de dialogue permettant de définir les filtres.

Bouton

Cliquez sur ce bouton pour inverser le filtre. Le bouton passe de = à <> et vice-versa.

Nom

Colonne dans laquelle vous saisissez le nom (symbole) de l'instance ou du type de donnée que vous voulez afficher. Vous pouvez pour cela utiliser les caractères spéciaux (* ou ?).

EFB

Affiche les types de données élémentaires

DFB

Affiche les types de données dérivés

Propriétés

Nom

Colonne dans laquelle vous indiquez le nom (symbole) du bloc fonction

Numéro des entrées et sorties du bloc fonction

Type

Colonne dans laquelle vous choisissez le type de bloc fonction

Valeur

Colonne dans laquelle vous saisissez la valeur initiale de la variable

Commentaire

Colonne dans laquelle vous saisissez le commentaire sur la variable

Variable IHM

Colonne dans laquelle vous vérifiez si la variable est intégrée au dictionnaire de données

Droits lecture/écriture (R/W) de la variable référencée

Colonne dans laquelle vous définissez les droits d'accès pour une variable de type référence

Les propriétés ci-dessus sont celles affichées par défaut. Pour obtenir des informations sur les propriétés personnalisées, consultez la section Configuration des colonnes de l'éditeur de données.

NOTE : Pour plus d'informations, consultez le chapitre Gestion des instances de date de la famille des blocs fonction (EF).

Onglet : Interface

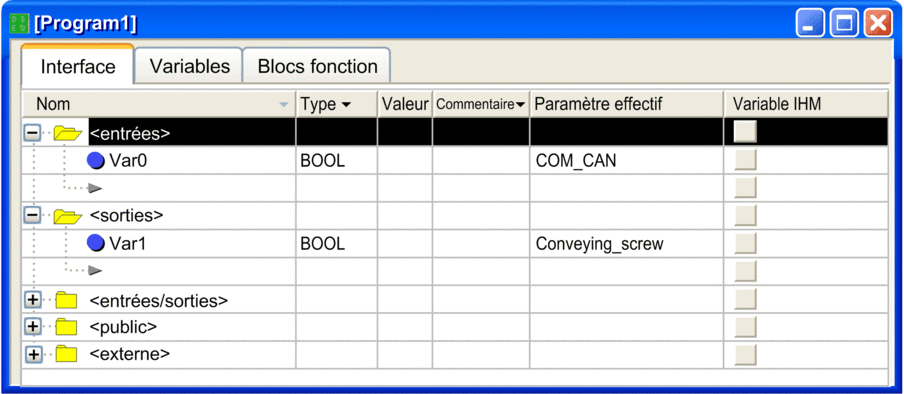

L'onglet Interface permet de gérer les variables de l'unité de programme, qui sont triées en fonction de leur nature :

NOTE : cet onglet répertorie les différents types de variables contenues dans l'unité de programme : <entrées>, <sorties>, <entrées/sorties>, <public> et <externe>. Il permet de les déclarer et de les ajouter automatiquement dans l'onglet Variables, et inversement.

Description :

Elément

Description

Propriétés

Nom

Colonne dans laquelle vous définissez la nature de la variable de l'unité de programme

Colonne dans laquelle vous indiquez le nom (symbole) de la variable

Type

Colonne dans laquelle vous choisissez le type de variable

Valeur

Colonne dans laquelle vous initialisez la variable

Commentaire

Colonne dans laquelle vous saisissez le commentaire sur la variable

Paramètre effectif

Colonne dans laquelle vous affectez une variable au paramètre de l'unité de programme

Variable IHM

Colonne dans laquelle vous vérifiez si la variable est intégrée au dictionnaire de données

Les propriétés ci-dessus sont celles affichées par défaut. Pour obtenir des informations sur les propriétés personnalisées, consultez la section Configuration des colonnes de l'éditeur de données.
