Importation d'une application LL984

Introduction

Si vous importez une application dans Control Expert à partir d'un autre logiciel de programmation, il se peut que le fonctionnement de certaines fonctions diffère.

Par exemple :

Le fonctionnement des applications LL984 Control Expert en cas de démarrage à froid est différent de celui des applications LL984 propriétaires.
Les bits de sortie CEI Concept importés fonctionnent différemment des bits de sortie LL984.
Le fonctionnement des fonctions MATH de Control Expert peut différer des fonctions LL984 propriétaires (dépassement par valeur supérieure, par valeur inférieure, etc.).

AVERTISSEMENT

FONCTIONNEMENT IMPREVU DE L'EQUIPEMENT

Après avoir importé un programme d'application, modifiez le résultat de sorte que tous les éléments de la logique soient transmis complètement et positionnés correctement dans le programme.
Tester l'application avant de l'exécuter pour vérifier qu'elle fonctionne normalement.
Le cas échéant, ajoutez au programme les éléments logiques manquants, supprimez le code superflu et remplacez les éléments logiques qui ne se comportent pas comme prévu.

Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.

Message général après importation

Après l'importation, consultez les messages d'erreur et d'avertissement dans le fichier journal.

Vous devez analyser et générer le projet.

Importation

Pour importer une application LL984, sélectionnez la commande de menu Fichier > Ouvrir .

Voir la boîte de dialogue Ouvrir.

Vous pouvez importer les applications LL984 propriétaires suivantes :

projets Concept (*.ASC)
projets Modsoft (*.CFG)
bases de données ProWORX32 (*.PWX)
ProWORX Nxt (*.DCF)

NOTE : les fonctions MSTR importées ne sont pas prévues pour fonctionner avec les UC Modicon M340. Lorsqu'une application est convertie au format Control Expert, elle doit être mise à jour manuellement. La fonction MSTR doit être remplacée par les fonctions READ_VAR et WRITE_VAR.

Pour plus d'informations, reportez-vous à la section Importation/Exportation des applications LL984.

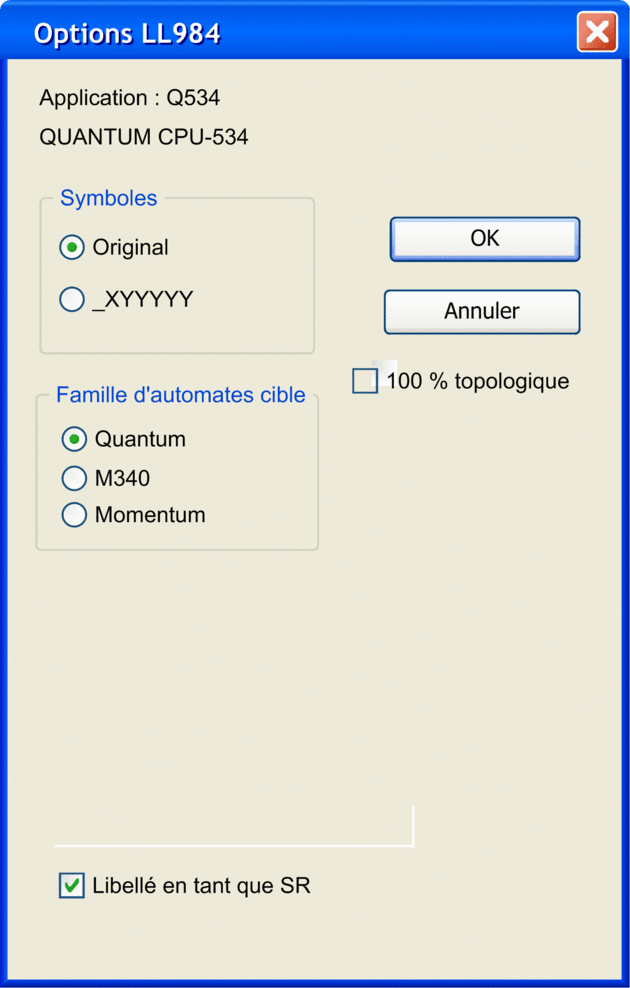

Boîte de dialogue Options LL984 (-> Automate cible Quantum)

Elément	Description
Application	Affiche le nom de l'application propriétaire à importer.
Famille d'automates source	Affiche la famille d'automates de l'application propriétaire à importer.
OK	Lance l'importation.
Annuler	Affiche un message indiquant que `la conversion a échoué`, aucune application n'est importée et le message suivant est consigné dans le fichier journal d'importation : `Conversion arrêtée par l'utilisateur`.
100 % topologique	Cette option sert uniquement à convertir des applications vers des automates Modicon M340.
Symboles
Original	Sélectionnez cette option pour utiliser les noms de variable d'origine de l'application propriétaire dans la nouvelle application Control Expert.
_XYYYYY	Sélectionnez cette option pour convertir automatiquement les noms de variable propriétaires. Les nouveaux noms de variable sont composés en fonction de la liste suivante : _ : un trait de soulignement marque le début des variables converties. X : représente le type de données dans la zone de mémoire. 0 : %M (bit mémoire) 1 : %I (entrée TOR) 3 : %IM (mot d'entrée) 4 : %MW (mot mémoire) YYYYY : représente le numéro de l'adresse. Par exemple, _400001 désigne %MW1.
Famille d'automates cible
Quantum	Sélectionnez cette option pour utiliser Quantum comme automate cible.
M340	Sélectionnez cette option pour utiliser Modicon M340 comme automate cible. Les paramètres Modicon M340 pour un adressage 100 % topologique sont répertoriés dans un tableau spécifique ci-dessous.
Momentum	Cette option permet d'utiliser le module Modicon Momentum comme automate cible dans Control Expert.
Libellé en tant que SR	Sélectionnez cette option pour importer un segment contenant les libellés sous forme de segment SR, même si la planification ne l'indique pas. Les libellés sont autorisés uniquement dans les segments SR. Pour plus d'informations, voir le chapitre Appel des sous-programmes.
Shift 984 Remote	Cette option supplémentaire s'affiche si la gamme CPU de l'ancienne application est 984. Si elle est sélectionnée, un rack Quantum local est ajouté à l'application et les numéros de stations sont incrémentés de 1 jusqu'à atteindre un numéro de station non utilisé, en conservant l'ancien rack 984 comme premier rack distant (numéro de station 2) sans l'ancienne CPU. Si l'option n'est pas sélectionnée, la conversion du Rack local et ses modules vers Quantum est effectuée dans la mesure du possible. Les stations 984 locales contiennent souvent davantage de racks que le nombre autorisé avec Quantum.
Commentaires longs dans le projet et ...	Cette boîte de dialogue supplémentaire affiche le chemin d'accès de l'emplacement de stockage des longs commentaires si l'ancienne application en contient. Ce chemin d'accès est identique au chemin d'accès de l'ancienne application auquel est ajouté un répertoire pour les longs commentaires. Les longs commentaires figurent deux fois dans la conversion : Dans la base de données interne du projet de l'éditeur de données. Sous forme de fichiers texte dans le répertoire des longs commentaires ajouté au chemin d'accès de l'application. Pour sauvegarder toutes les informations de l'application, il suffit de sauvegarder les fichiers du répertoire supplémentaire du chemin d'accès de l'application. Pour assurer la cohérence entre l'éditeur de données et les fichiers texte, les commentaires doivent être modifiés dans les deux endroits.

Boîte de dialogue Options LL984 (-> Automate cible Modicon M340)

En convertissant une application LL984 propriétaire en une application Modicon M340, vous pouvez déterminer le type d'adressage. Par défaut, l'adressage Topologie mixte / RAM d'état est utilisé (option 100 % topologique non sélectionnée).

Adressage Topologie mixte / RAM d'état (-> Modicon M340)

NOTE :

Si vous souhaitez importer une application Compact LL984 propriétaire qui utilise une demande Modbus pour communiquer avec une IHM, vous devez utiliser l'adressage de RAM d'état pour préserver l'échange Modbus ente le contrôleur et l'IHM.

Adressage 100 % topologique (-> Modicon M340)

Pour convertir une application LL984 propriétaire en une application Modicon M340 avec adressage 100 % topologique, l'option 100 % topologique doit être sélectionnée.

Si ce n'est déjà fait, toutes les variables de mot reçoivent une déclaration avec un symbole et l'adresse topologique dans l'éditeur de données.
Les mots d'entrée sont copiés dans une zone miroir des mots mémoire, autorisant un accès SCADA.
Si aucun symbole n'est défini pour eux, les mots discrets sont identifiés directement par des adresses topologiques dans les programmes, établissant ainsi une connexion matérielle directe au contrôleur.
Si l'accès SCADA est requis pour les entrées discrètes, les bits d'entrée peuvent également être copiés dans une zone miroir des bits mémoire en activant la case à cocher Copier les bits d'entrée .
L'accès SCADA aux entrées avec la case à cocher 100 % topologique activée requiert des adresses modifiées dans le système SCADA. Les offsets dans la boîte de dialogue doivent être ajoutés aux offsets d'origine et les zones mémoire doivent être utilisées au lieu des zones d'entrée.

Pour convertir une application LL984 propriétaire en une application Modicon M340 avec adressage 100 % topologique, les paramètres supplémentaires suivants sont utilisés :

Elément	Description
100 % topologique	Activez cette option pour convertir les adresses de mot d'entrée (3x) de l'application LL984 propriétaire en une zone miroir séparée des zones `%MW` de l'application Modicon M340 cible. Si cette option n'est pas activée, l'application LL984 propriétaire est convertie en une application Modicon M340 à RAM d'état.
Offset de mot d'entrée	Entrez l'offset des adresses de mot d'entrée (3x) dans la zone miroir de la zone `%MW` de l'application Modicon M340 cible.
Copier les bits d'entrée	Activez cette option pour convertir les adresses de bit d'entrée (1x) dans la zone miroir de la zone `%M` de l'application Modicon M340 cible.
Offset de bit d'entrée	Entrez l'offset des adresses de bit d'entrée (1x) dans la zone miroir de la zone `%M` de l'application Modicon M340 cible.

NOTE : Lorsque l'option 100 % topologique est activée, vous devez modifier manuellement l'accès aux adresses %I et %IW dans les composants SCADA.

Conversion d'une application Compact propriétaire en une application Modicon M340 avec adressage 100 % topologique

Pendant la conversion d'une application Compact propriétaire en une application Modicon M340 avec adressage 100 % topologique, l'importation crée automatiquement des sections de code ST pour les opérations d'E/S avec des commandes de copie pour transférer les données d'E/S vers les zones mémoire en miroir.

Voir la section Emulation de module.

Fonctionnement lors de l'importation

Lors de l'importation d'une application LL984 propriétaire, des problèmes peuvent détectés :

famille d'automates non prise en charge
famille d'E/S non prise en charge
module d'E/S non pris en charge
nombre de rack dépassé
instruction/bloc fonction non pris en charge
absence de bit de sortie dans la colonne 11

En général, ce type de problème n'interrompt pas l'importation.

A la place, un message s'affiche pour chacun de ces problèmes détectés sous l'onglet Importer/Exporter de la fenêtre de visualisation dans la partie inférieure de l'interface utilisateur Control Expert.

Double-cliquez sur ces messages dans la fenêtre de visualisation pour accéder à la boîte de dialogue correspondante dans l'application.

Si des problèmes sont détectés, voici ce qui se produit lors de l'importation :

Les automates ou les familles d'E/S non pris en charge sont remplacés par une configuration Quantum/Modicon M340 par défaut.
Les modules d'E/S non pris en charge sont ignorés en cas d'utilisation de Quantum comme famille d'automates cible.
Les racks en dépassement et leurs modules ne sont pas pris en compte.
Les instructions non prises en charge sont représentées par des DFB vides, qui semblent identiques à l'instruction LL984. Dans ce cas, procédez comme indiqué à la section Instructions LL984 propriétaires non prises en charge et éléments chargeables par l'utilisateur.
Les réseaux d'équation avec des conversions douteuses (par exemple, Cast de type implicite) contient l'instruction d'équation importée et un message supplémentaire.

Les réseaux d'équation non conformes aux règles d'alignement des variables Modicon M340 provoquent une erreur de génération lors de l' analyse.

Pour plus d'informations, reportez-vous au chapitre Réseaux d'équation.
L'importation d'une application propriétaire contenant des identificateurs en double est abandonnée. Pour plus d'informations, reportez-vous au chapitre Identificateurs en double.

Si certaines parties d'une application propriétaire ne sont pas importées, un message approprié s'affiche après l'analyse et la génération du projet. Dans ce cas, vous devez modifier l'application manuellement. (Par exemple, avec un automate Modicon M340, en sélectionnant Topologie mixte et RAM d'état dans l'onglet Mémoire des modules puis en corrigeant les variables concernées.)

Importation d'un fichier journal

Après l'importation, un message vous indique que la conversion et l'importation sont terminées et vous rappelle de vous reporter au fichier journal d'importation.

Le fichier journal d'importation est stocké dans le répertoire principal de l'application.

Vous devez analyser et générer le projet.
