Introduction

Pour un projet donné, vous pouvez créer des écrans d'exploitation, en utilisant l'éditeur graphique.

Ces écrans sont réalisés au moyen de textes et d'objets graphiques que vous pouvez dessiner (lignes, rectangles, courbes,...) ou récupérer dans la bibliothèque des objets graphiques. Ils sont constitués de parties statiques (fond de l'écran, titre,...) et de parties dynamiques ou animées qui reflètent l'état du procédé.

Pour animer les objets dynamiques, vous devez leurs affecter une variable dont la valeur déterminera l’affichage.

Pour gérer le procédé vous pouvez également insérer dans vos écrans des objets de pilotage (boutons, zones de saisie,...).

Les écrans peuvent être liés entre eux afin de répondre aux exigences spécifiques de l'automatisme.

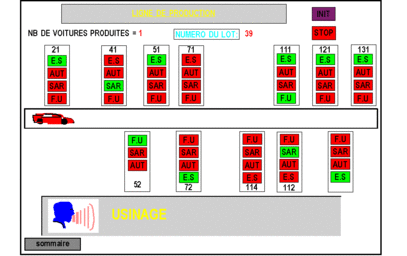

Exemple d'écran

Exemple d’écran qui affiche l’état d’un procédé, les quantités produites et permet la gestion des sécurités d’une ligne de production. Cet écran comprend des affichages dynamiques qui évoluent en fonction du procédé et des affichages statiques qui restent inchangés.
