Introduction

Les écrans d'exploitation facilitent la gestion d'un processus automatisé.

Ils affichent les composants du logiciel Control Expert :

• Le navigateur de projet, qui permet d'accéder aux écrans et de lancer les outils (éditeur graphique, éditeur de variables, éditeur de messages...).

• L'éditeur graphique, qui permet de créer ou de modifier des écrans. En mode connecté, il permet également de visualiser les écrans animés et de piloter le procédé.

• La bibliothèque d’objets, qui présente des objets de conception et permet de les insérer dans les écrans. Elle permet aussi de créer ses propres objets et de les insérer dans une famille de la bibliothèque.

Exemple d'utilisation

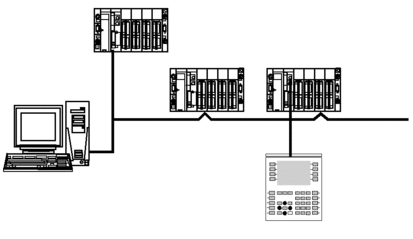

Exemple de structure d’automatisme qui utilise des écrans d’exploitation :

Dans cette structure, on trouve :

• L'automate qui contient le projet d’automatisme qui gère le procédé

• Le terminal qui contient le projet d’automatisme avec les écrans d’exploitation Il est connecté aux automates par la liaison console ou par un réseau

• Les écrans d’exploitation affichent le procédé et peuvent être commandés par le clavier du PC, la souris ou un terminal de commande connecté aux automates.
