Général

La fonction de diagnostic Control Expert surveille les éléments du procédé pour détecter tout défaut. En cas de défaut, il transmet un message d'erreur aux systèmes de visualisation qui affichent alors ce défaut.

Illustration

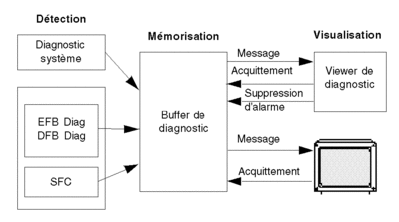

La figure suivante présente le fonctionnement des diagnostics de Control Expert

Fonctionnement des diagnostics

Le tableau ci-après décrit les différentes phases de l'exécution des diagnostics de Control Expert :

Etape

Description

1

Les blocs fonction de diagnostic intégrés au programme du projet et le diagnostic intégré au système détectent les défaut du procédé.

2

Les défauts sont mémorisés sous forme de messages horodatés dans la mémoire tampon, appelée buffer de diagnostic.

3

Les messages d'erreur sont alors affichés via les systèmes de visualisation suivants : Viewer de diagnostics ou IHM (interface homme-machine), qui permettent :

  • de visualiser les messages

  • d'acquitter les messages qui nécessitent un acquittement,

  • d'initialiser les tables d'animation et de références croisées,

  • de lancer les éditeurs programme associés,

  • de supprimer les alarmes du buffer de diagnostic.
