Diagnostic dans Control Expert

Pour vérifier le bon fonctionnement de votre procédé, le logiciel Control Expert propose 2 types de diagnostic :

• le diagnostic système,

• le diagnostic projet.

Le viewer de diagnostic vous permet d'afficher les messages d'erreur.

Diagnostic système

Le diagnostic système s'effectue de manière automatique. Lorsque l'automate détecte une erreur système (par exemple, le dépassement du chien de garde, un défaut d'entrées/sorties, une division par zéro,...), une information est transmise au visualiseur de diagnostic. Le visualiseur de diagnostic affiche un message d’erreur système si dans les options du projet, vous avez coché la case Diagnostic système

Diagnostic projet

Le diagnostic projet utilise les EFB et DFB de diagnostic. De plus, un diagnostic du programme SFC, intégré au système, vous permet de tester le temps d'activation des étapes.

Si vous cochez la case Diagnostic projet, en cas de défaut, une information est transmise au viewer de diagnostic, lequel affiche un message d’erreur.

EFB et DFB de diagnostic

Les EFB et DFB sont des blocs fonction programmés pour effectuer des diagnostics dans votre projet.

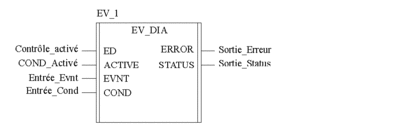

La représentation graphique d’un DFB de diagnostic est la suivante :

Visualiseur

Le viewer de diagnosticest un outil qui permet d’afficher les messages d’erreur liés au diagnostic et de les acquitter :
