Aperçu

Un bilan du nombre de voies métier utilisées est établi sur :

  • le module processeur de la station ;

  • chaque module (processeur, adaptateur, module d'entrées/sorties) de la station.

Ce bilan est présenté sous forme de bargraphe où chaque couleur à une signification particulière, elle signale pour chaque métier :

  • le nombre de voies métier configurées : couleur verte ;

  • le nombre de voies métier encore disponibles : couleur blanche ;

  • les voies métier excédentaires (non gérées par le processeur) : couleur rouge, un message s'affiche en cas de dépassement.

Bilan du processeur et de l'adaptateur

Ce bilan indique le nombre de voies configurées par application dans la station.

Lorsque vous ajoutez ou retirez un module, le bilan est ajusté à l'ouverture de la fenêtre Bilan de l'Alimentation et des E/S.

NOTE : La fenêtre Bilan de l'Alimentation et des E/S doit être fermée pour pouvoir supprimer ou ajouter un module.

Comment accéder au bilan :

Etapes

Action

1

Sélectionnez avec la souris le processeur ou l'adaptateur.

2

Dans le menu contextuel, cliquez sur Bilan de l'Alimentation et des E/S . Le bargraphe apparaît.

3

Sélectionnez l'onglet E/S.

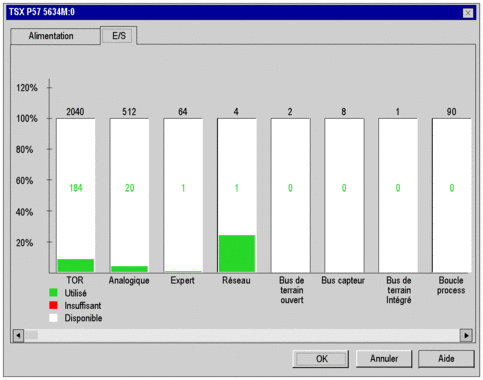

Exemple de contenu d'un bilan des E/S :

Bilan des modules d'entrées/sorties

Ce bilan montre le nombre de voies métier configurées dans la module.

NOTE : La fenêtre Bilan de l'Alimentation et des E/S doit être fermée pour pouvoir supprimer ou ajouter un module.

Comment accéder au bilan du nombre de voies métier :

Etapes

Action

1

Sélectionnez avec la souris le module d'entrées/sorties de votre choix.

2

Dans le menu contextuel, cliquez sur Bilan de l'Alimentation et des E/S . Le bargraphe apparaît.

3

Sélectionnez l'onglet E/S.

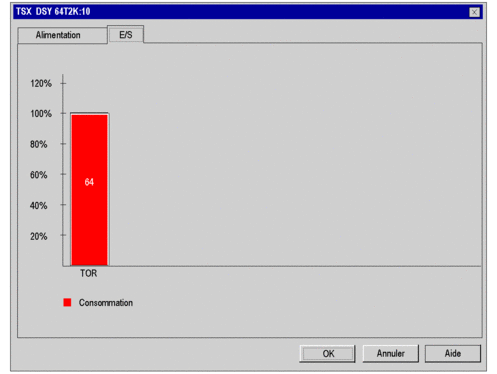

Bilan :
