Aperçu

Un bilan de consommation est établi sur :

  • le module d’alimentation d’un rack,

  • chaque module (processeur, module d’entrées/sorties) dépendant du module d’alimentation du rack.

Ce bilan est présenté sous forme de graphiques à barres où chaque couleur a une signification particulière. Pour chaque tension, il indique :

  • le débit de courant en cours : vert

  • la quantité de courant encore disponible : blanc

  • un dépassement : rouge, un message s'affiche cas d'excès.

  • et la puissance totale (même code de couleur).

Bilan du module d’alimentation

Ce bilan de consommation montre la quantité de courant débitée par l’alimentation pour chaque tension qu’elle fournit, ainsi que la puissance totale.

Lorsque vous ajoutez ou retirez un module, le bilan est ajusté à l’ouverture de la fenêtre Bilan de l’Alimentation et des E/S.

NOTE : la fenêtre Bilan de l’Alimentation et des E/S doit être fermée pour pouvoir retirer ou ajouter un module.

Comment accéder au bilan de consommation :

Etapes

Action

1

Avec la souris, sélectionnez le module d’alimentation.

2

Dans le menu contextuel, cliquez sur Bilan de l’Alimentation et des E/S. Le bargraphe apparaît.

3

Choisissez l’onglet Alimentation.

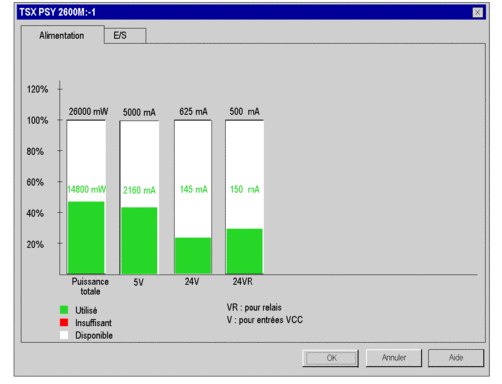

Bilan :

NOTE : le bilan de consommation ASY800 24 V est toujours inclus dans le 24 VR (alimentation du rack interne) même s'il est configuré avec une alimentation externe.

Bilan des autres modules

Ce bilan de consommation montre la quantité de courant débitée dans le module pour chaque tension qu’il utilise, ainsi que la puissance totale.

NOTE : la fenêtre Bilan de l’Alimentation et des E/S doit être fermée pour pouvoir retirer ou ajouter un module.

Comment accéder au bilan de consommation :

Etapes

Action

1

Avec la souris, sélectionnez le module de votre choix.

2

Dans le menu contextuel, cliquez sur Bilan de l’Alimentation et des E/S. Le bargraphe apparaît.

3

Choisissez l’onglet Alimentation.

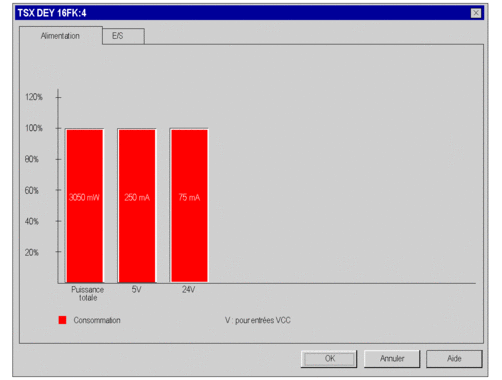

Bilan :
