Présentation
Les sections suivantes présentent quelques combinaisons d'équipements possibles dans une architecture d'horodatage système (ce n'est pas une liste exhaustive, juste quelques exemples typiques).
Automate Modicon M340 (station locale)

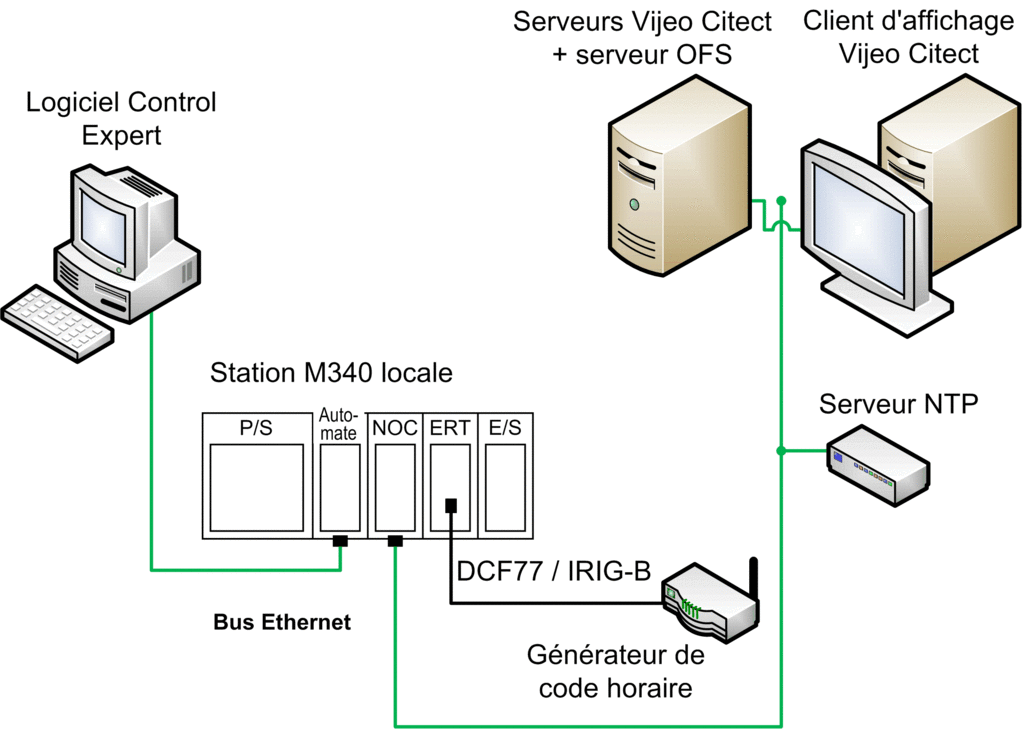

Dans cet exemple, la station locale Modicon M340 contient un module BMX ERT 1604 T.
Le module BMX ERT 1604 T est la source des événements horodatés.
La source horaire du module BMX ERT 1604 T est une horloge externe (format horaire DCF77 ou IRIG-B). Le système AVEVA Plant SCADA/OFS doit être synchronisé sur un serveur NTP.
NOTE : OFS étant
connecté via une liaison Ethernet à la station locale d'automate,
cette dernière doit comprendre un module de communication Ethernet.
