Présentation
Les sections suivantes présentent quelques combinaisons d'équipements possibles dans une architecture d'horodatage système (ce n'est pas une liste exhaustive, juste quelques exemples typiques).

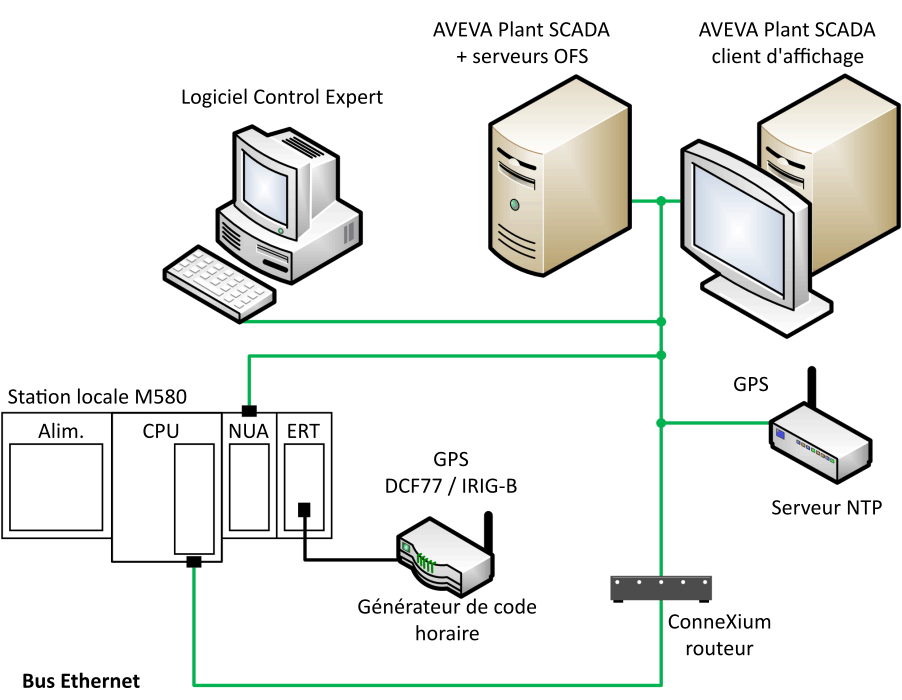

Automate Modicon M580 (station locale)
Dans cet exemple, l'architecture Modicon M580 contient une BME P58 •••• UC et un BMX ERT 1604 Tmodule .
L'UC BME P58 •••• et le module BMX ERT 1604 T sont les sources d'événements horodatés (le module (l'UC horodatant les transitions sur les variables internes).
La source horaire pour l'UC est un serveur NTP connecté au réseau de contrôle Ethernet. La source horaire du module BMX ERT 1604 T est une horloge externe (format horaire DCF77 ou IRIG-B). Le système AVEVA Plant SCADA/OFS doit être synchronisé sur un serveur NTP.
Le système GPS est la référence horaire unique pour l'UC BME P58 •••• et le module BMX ERT 1604 T. La source horaire de chaque BMX ERT 1604 T est une horloge externe (format horaire DCF77 ou IRIG-B) synchonisée sur le système GPS. L'UC BME P58 •••• et le système AVEVA Plant SCADA/OFS doivent être synchronisés sur GPS.
La référence horaire unique peut aussi être un serveur NTP (équipement de haute précision dédié, par exemple Gorgy Timing LEDI Network NTP Server) qui fournit le code horaire IRIG-B 004/5/6/7 ou DCF77 pour la synchronisation du module BMX ERT 1604 T. Dans ce cas, l'utilisation du système GPS n'est pas obligatoire.

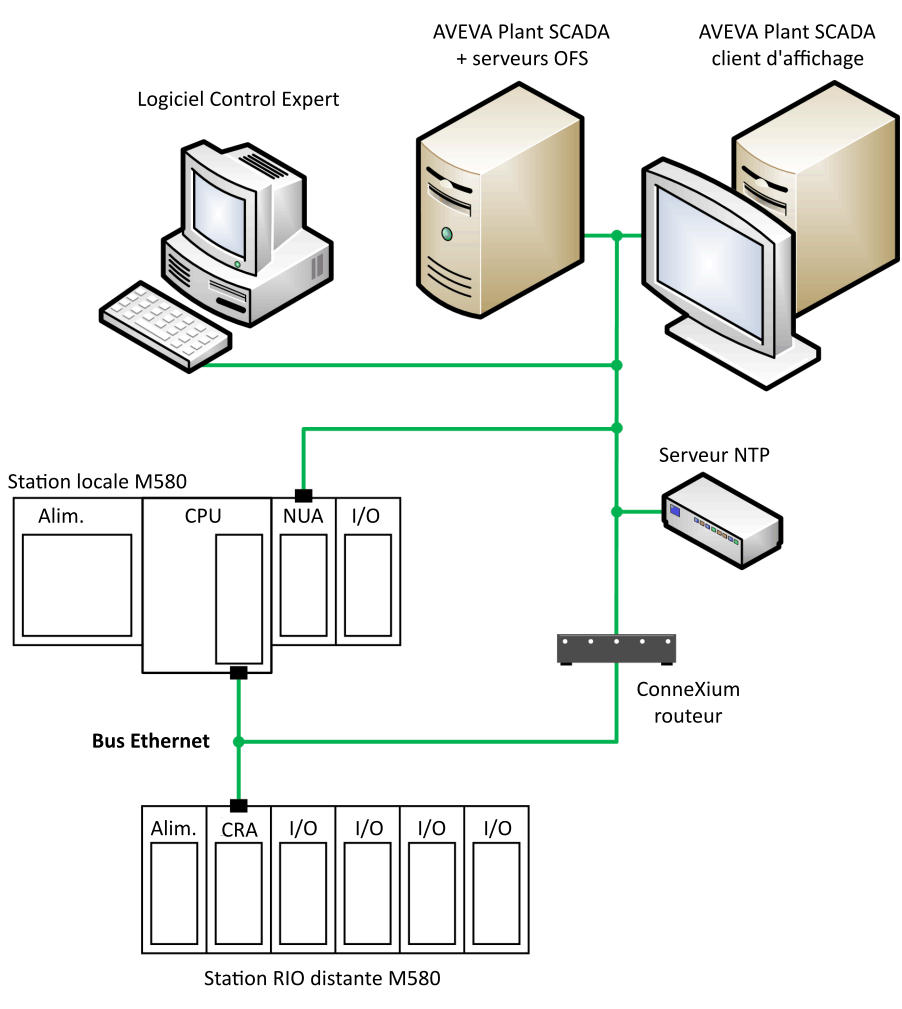

UC Modicon M580 avec une station Modicon X80 et un module d'horodatage BME CRA 312 10 dans une architecture multi-couche
Dans cet exemple, l'architecture Modicon M580 contient une UC BME P58 •••• et une station d'E/S distantes avec un module BME CRA 312 10.
L'UC BME P58 •••• et le module BME CRA 312 10 sont les sources d'événements horodatés. L'UC horodate les transitions sur les variables internes, et le module BME CRA 312 10 horodate les transitions d'E/S sur les modules d'E/S TOR de la station d'E/S distantes.
La source horaire pour l'UC et le module BME CRA 312 10 est un serveur NTP connecté au réseau de contrôle Ethernet.
L'architecture multi-couche nécessite que le réseau d'équipements soit connecté au réseau de contrôle par un routeur ConneXium. Dans cette architecture, le module BME NOC 03•1 sur la station locale est connecté au réseau de contrôle. L'utilisation d'un module BME NOC 03•1 est optionnel, en fonction des besoins en capacités de communication.

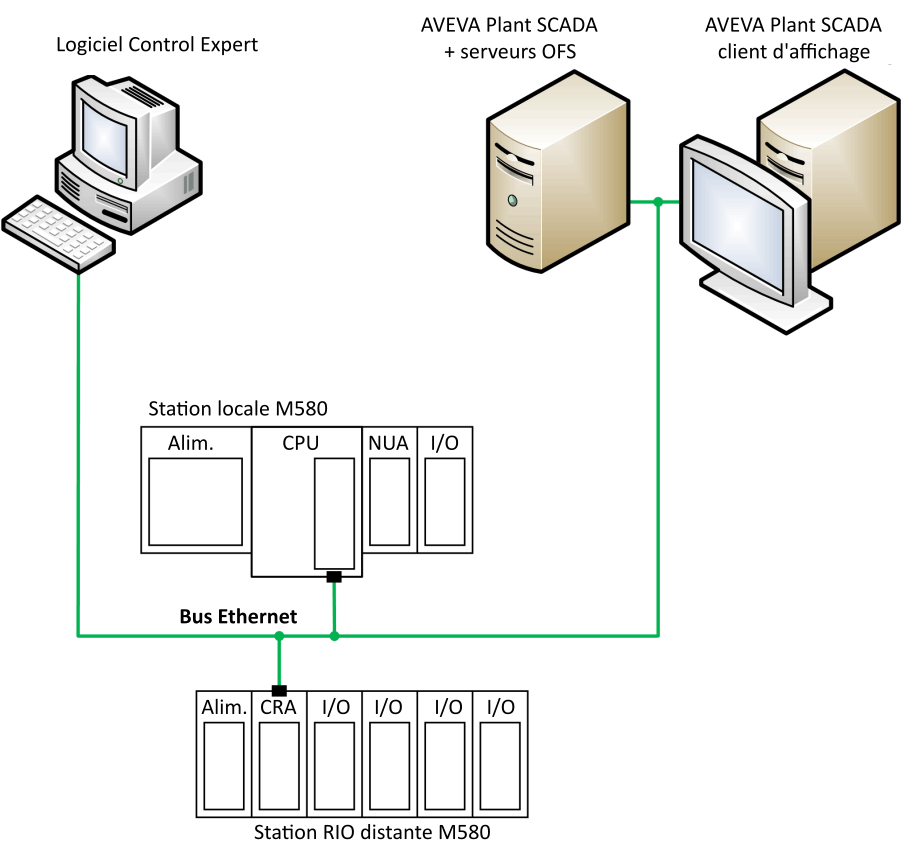

UC Modicon M580 avec une station Modicon X80 et un module d'horodatage BME CRA 312 10 dans une architecture plate
Dans cet exemple, l'architecture Modicon M580 contient une UC BME P58 •••• et une station d'E/S distantes avec un module BME CRA 312 10.
L'UC BME P58 •••• et le module BME CRA 312 10 sont les sources d'événements horodatés. L'UC horodate les transitions sur les variables internes, et le module BME CRA 312 10 horodate les transitions d'E/S sur les modules d'E/S TOR de la station d'E/S distantes.
La source horaire pour l'UC et le module BME CRA 312 10 est le serveur NTP interne de l'UC BME P58 ••••.
L'architecture plate implique que tous les équipements soient connectés au même réseau.

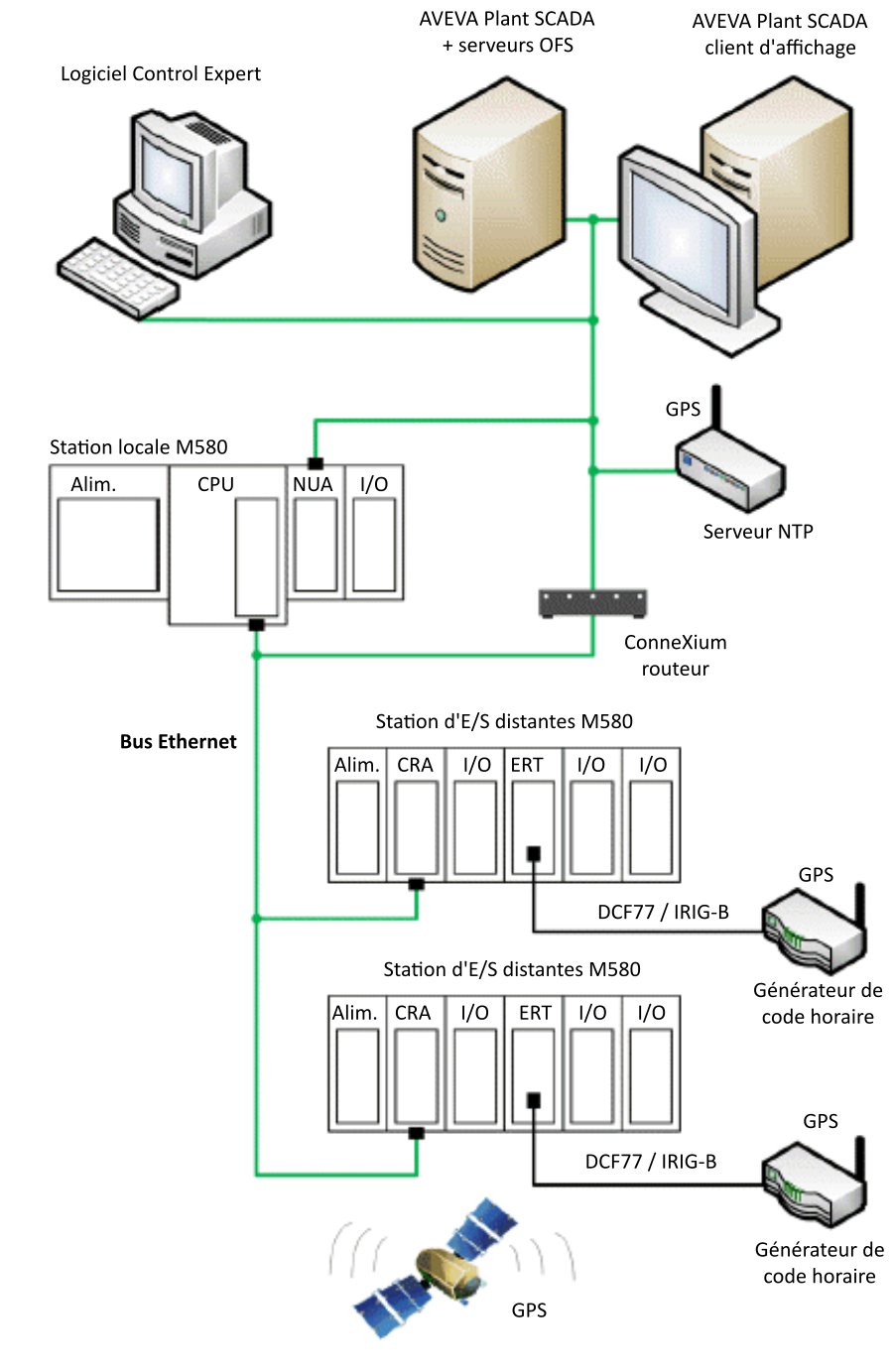

UC Modicon M580 avec une station Modicon X80 comprenant des modules BMX ERT 1604 T et BMx CRA 312 10
Dans cet exemple, l'architecture Modicon M580 contient 2 stations d'E/S distantes Ethernet Modicon X80.
Sur le rack local, l'UC horodate les transitions sur les variables internes. Dans chaque station d'E/S distantes, les modules BM• CRA 312 10 et BMX ERT 1604 T sont tous les deux des sources d'événements horodatés (le module BM• CRA 312 10 horodate les transitions d'E/S sur les modules d'E/S TOR de la station d'E/S distantes).
Le système GPSest la référence horaire unique pour l'UC BM• CRA 312 10 et les modules BME P58 •••• et BMX ERT 1604 T. La source horaire de chaque BMX ERT 1604 T est une horloge externe (format horaire DCF77 ou IRIG-B) synchonisée sur le système GPS. L'UC BME P58 ••••, le module AVEVA Plant SCADA et le système OFS/BM• CRA 312 10 doivent être synchronisés sur GPS.GPS.
La référence horaire unique peut aussi être un serveur NTP (équipement de haute précision dédié, par exemple Gorgy Timing LEDI Network NTP Server) qui fournit le code horaire IRIG-B 004/5/6/7 ou DCF77 pour la synchronisation du module BMX ERT 1604 T. Dans ce cas, l'utilisation du système GPS n'est pas obligatoire.
