Solution d'horodatage système

Comparaison entre horodatage système et horodatage applicatif

Horodatage système : Solution tout-en-un permettant de bénéficier d'un horodatage à la source. Facile à démarrer sans programmation requise de la part de l'utilisateur. Cette solution nécessite le produit OFS ou BME NUA 0100 V2.0 dans l'architecture.

Horodatage applicatif : Solution recommandée lorsqu'un système SCADA tiers qui ne prend pas en charge les interfaces OPC DA ou OPC UA est requis. Dans ce cas, les événements sont lus par blocs fonction dans l'application de l'automate (avec le logiciel Control Expert), puis formatés pour être envoyés au système SCADA. Pour plus d'informations sur le mode applicatif, consultez le document EcoStruxure™ Control Expert - Horodatage applicatif - Guide utilisateur.

NOTE : Les modes d'horodatage système et applicatif s'excluent mutuellement au sein d'une même application Control Expert exécutée dans l'automate.

NOTE : Seul le mode d'horodatage système permet un horodatage des variables internes de l'UC Modicon M580.

NOTE : L'horodatage avec des modules 140 ERT 854 •0 peut être utilisé dans les deux modes (applicatif et système), mais ce sujet n'est pas abordé dans le présent guide. Pour plus d'informations sur ces modules, reportez-vous aux documents Quantum using EcoStruxure™ Control Expert, 140 ERT 854 10 Time Stamp Module, User Manual et Quantum sous EcoStruxure™ Control Expert - Module d’horodatage 140 ERT 854 20 - Manuel utilisateur.

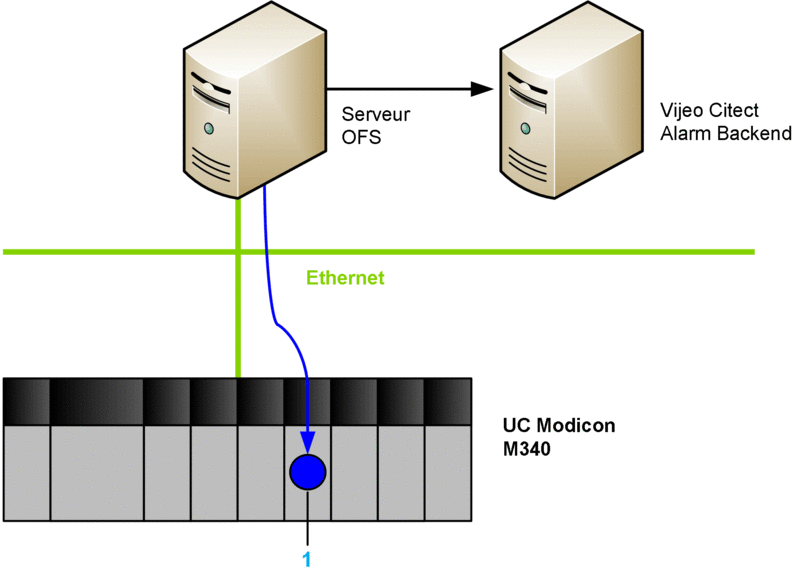

Exemple d'architecture d'horodatage système
