Définition

L'horodatage système offre une séquence d'événements (SOE) cohérente, horodatée à la source, qui permet à l'utilisateur d'analyser l'origine d'un comportement anormal dans un système d'automatisation distribué.

Le SOE est affiché dans un résumé d'alarme ou une page SOE d'un client (par exemple un système SCADA).

La source de chaque événement horodaté du SOE est un changement discret de valeur d'E/S (transition) détecté par un module d'horodatage ou une modification de valeur de variable interne détectée par un automate.

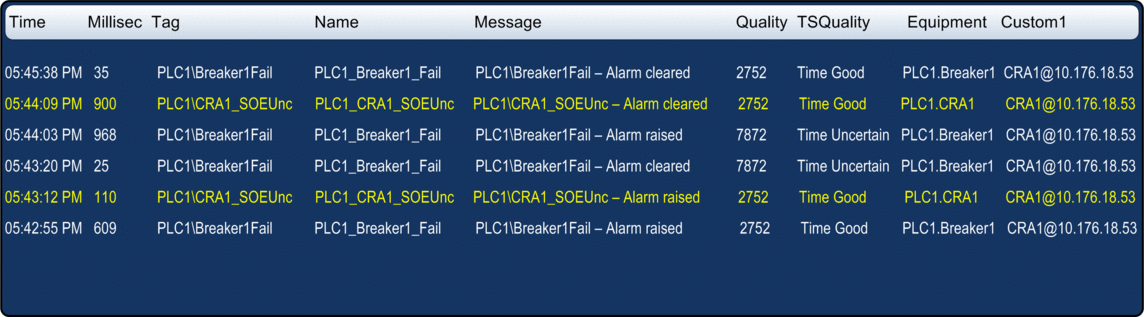

Le graphique suivant présente un exemple d'affichage de la page SOE dans AVEVA Plant SCADA :

Avantages

Les avantages de l'horodatage système sont les suivants :

• Aucune programmation d'automate nécessaire.

• Communication directe entre les modules d'horodatage et le client. Si les modules d'horodatage se trouvent dans une station d'E/S Modicon Quantum ou M580 Ethernet, la bande passante de communication de l'automate n'est pas utilisée.

• Cohérence des valeurs d'E/S entre le processus (modules d'horodatage) et le client (SCADA).

• Fonctions de diagnostic avancées :

  • Signalisation de SOE incertain (séquence durant laquelle certains événements peuvent être perdus) au client.

  • Informations de qualité de l'heure associées à chaque événement horodaté.

• Aucune perte d'événement dans des conditions de fonctionnement normales :

  • Un tampon est disponible pour stocker les événements de chaque module d'horodatage. Le stockage s'arrête lorsque le tampon est plein.

  • Des transitions montantes et descendantes sont stockées pour chaque variable interne discrète d'E/S et d'automate.

• Les configurations Hot Standby sur l'automate et/ou SCADA redondant sont gérées.
