Voyants
Traduction de la notice originale
A propos de nous
Illustration

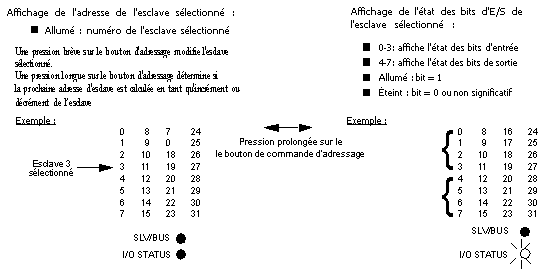

Schéma de l'affichage des voyants :
Description
Voyant
Couleur
Description
Active
Vert
La communication avec le bus fonctionne.
F
Rouge
Défaut sur le bus AS-i.
Voyant allumé en continu : défaut de module
Clignotant : configuration de bus ou adresse esclave incorrecte
B
Vert
La communication existe entre le maître et les esclaves.
0-31
Vert
Voyants esclave.
Chaque voyant (1 à 31) correspond à une adresse esclave du bus.

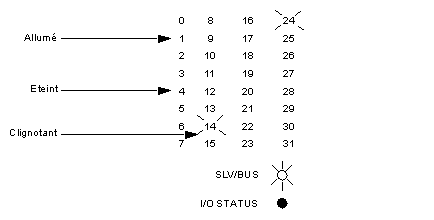

Exemple :
DEL d'état E/S esclave
Mode esclave (SLV) :
Diagnostics des voyants
Etat des voyants :
B
Active
F
Signification
Mesure corrective
Module éteint.
Mettez le module sous tension.
Fonctionnement en mode protégé (normal). Affichage des sorties.
æ
Fonctionnement en mode protégé (normal). Affichage des entrées.
æ
Défaut sur le bus AS-i (programmation automatique possible).
Remplacez l'esclave défectueux par un nouvel esclave identique.
Défaut sur le bus AS-i (programmation automatique impossible).
Branchez le bornier.
Défaut de l'alimentation AS-i, ou absence d'esclave sur le bus AS-i.
1. Vérifiez la source d'alimentation électrique AS-i.
2. Vérifiez la continuité du câble du bus AS-i.
Tests automatiques du module en cours.
æ
Le voyant est allumé.
Le voyant est éteint.
Le voyant clignote.
Le voyant est dans un état indéterminé.
(1) L'ID de l'esclave en erreur clignote.
(2) Aucun ID esclave ne clignote.
