Présentation

Fonction

Le module maître AS-i Quantum assure la communication AS-i entre le module maître bus et les capteurs/actionneurs esclaves. Un module maître peut commander jusqu'à 31 esclaves. Plusieurs modules maître peuvent être utilisés dans un seul automatisme.

Ces capteurs/actionneurs peuvent être situés dans le processeur local, une station d'E/S déportées ou un adaptateur de station d'E/S distribuées.

NOTE : Ce module ne permet pas d'exploiter directement des esclaves analogiques (profil 7.1, 7.2, 7.3, 7.4) sur un bus AS-i.

Pour de plus amples informations, voir aussi le ì Modicon Quantum AS-i Master Module EIA 921 00.

Illustration

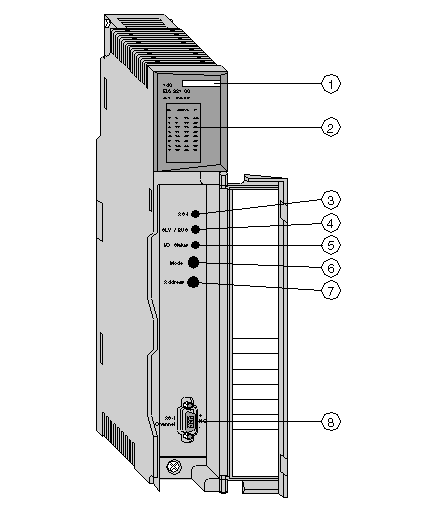

Vue de face du module AS-i comportant les détails du panneau des voyants et des numéros de légende :

Légende

Le tableau suivant décrit les fonctions des voyants de l'équipement.

Elément	Description
1	Bloc de visualisation comprenant 4 voyants d'état (LED) des modes de fonctionnement du module : B (vert, 1 LED) : indique lorsqu'il est allumé un échange de données entre le module et l'esclave. Active (vert, 2 LED) : indique lorsqu'ils sont allumés que le module AS-i est alimenté par l'UC locale, le RIO ou l'adaptateur de station DIO. F (rouge, 1 LED) : indique lorsqu'il est allumé en continu un défaut du module. S'il clignote, il indique un défaut d'E/S externe (peut également indiquer un esclave avec une adresse 0 ou un défaut de configuration du bus AS-i).
2	Bloc de visualisation des 32 voyants lumineux (0 - 31, vert) pour le diagnostic du bus AS-i et l'affichage de l'état de chaque esclave connecté au bus.
3	AS-i (rouge) : ON - Indique que la ligne AS-i n'est pas correctement alimentée. Le clignotement indique que l'adressage automatique est activé et qu'un esclave est "prévu", mais non connecté. OFF - Indique une fonction de module normale.
4	SLV/BUS (vert) : ON - Indique que les LED 0-31 sont en mode d'affichage BUS. Affiche les esclaves sur le bus.
5	I/O Status (vert) : ON - Indique que les LED 0-31 sont en mode d'affichage SLV. Affiche l'état d'un esclave sélectionné.
6	Mode (bouton de commande) : fournit un diagnostic local du bus AS-i. Pour changer de mode, appuyez sur ce bouton pendant plus d'une seconde. En mode esclave, utilisez le bouton de commande Address pour faire défiler les 32 adresses.
7	Address (bouton de commande) : une pression sur ce bouton (en mode esclave) permet de faire défiler les esclaves. Appuyez pendant plus d'une seconde pour inverser le sens du défilement.
8	Connecteur de câble de voie AS-i - Connecte le module au câble AS-i et à l'alimentation AS-i.
